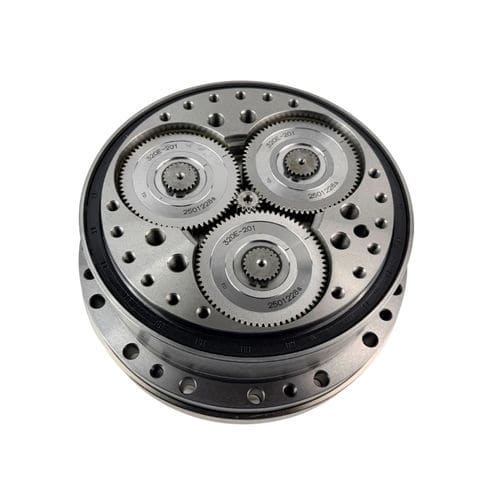

Планетарный редуктор HRD-20E- SERIESциклоидальныйкоаксиальныйс полым валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный, циклоидальный
- Направление осей
- коаксиальный
- Тип вала
- с полым валом, со сплошным валом
- Крутящий момент
- 200-500 Nm, 500-1000 Nm, 1-2 kNm, 2-5 kNm
- Сборка
- с установкой на фланце, маятниковый, с кронштейном
- Характеристика конструкции
- компактный, с фланцем, модульный, полый
- Количество уровней
- двухуровневый
- Рабочая характеристика
- высокоточный, высокоэффективный, с высокой пропускной способностью, малошумный, высокий крутящий момент, с уменьшенным люфтом, без технического обслуживания, высокая скорость, без зазора
- Применение
- для бумажной промышленности, для двигателя высокой мощности, для трансмиссии, для станка, для пищевой промышленности, для питающего механизма, для использования в авиации, для машины для волочения проволоки, для серводвигателя, промышленный, для резального станка, для автоматической системы, для асинхронного двигателя, машина, сустава, для бумагоделательной машины, для колеса с электроприводом, для робототехники, для подъемно-транспортного оборудования, для тяжелых работ, для использования на морских судах, для нефтехимической промышленности, для медицинского оборудования, для строительных транспортных средств, для вариатора, для электронного оборудования, для упаковочной машины, для правильно-гибочного станка, для вращающегося поддона, для подъемных работ, для фармацевтических продуктов, для DC-двигателя, для шагового двигателя, для конвейера, для нагнетания под давлением, для зубчатого колеса, для производства электроэнергии, для зонта от солнца большого размера, для применения в лазерах, вала, для техники, для конвейера, для печатного станка, для AGV, для исполнительного устройства, тренажерный, для ветрогенератора
- Другие характеристики
- с механической трансмиссией, с высоким качеством, по индивидуальному заказу, с основанием, NEMA 23, NEMA 34, NEMA 17
- Скорость вращения
15 rpm
(94,2478 rad.min-1)- Коэффициент редукции
57 unit, 81 unit, 105 unit, 121 unit, 153 unit
Описание
Фланцевый редуктор RV серии E представляет собой прецизионное решение для снижения скорости, разработанное для высокопроизводительных механических применений. Эта передовая система передачи включает двухступенчатый закрытый дифференциальный зубчатый механизм, сочетающий циклоидально-штыревую и планетарную конфигурации, с цельной конструкцией выходного вала. Устройство поставляется предварительно собранным с фланцевым уплотнением и предварительно смазанным специальной смазкой RV, что позволяет сразу же интегрировать его с серводвигателями после установки.
Применение в промышленной робототехнике:
Для роботизированных манипуляторов с полезной нагрузкой на конце ≤20 кг: В основном используется в суставах от основания до высоконагруженных (обычно J1-J4)
Для роботизированных манипуляторов с полезной нагрузкой на конце >20 кг: Все шесть суставов используют редукторы RV
Как критически важный компонент передачи, редукторы RV обеспечивают исключительную точность позиционирования в роботизированных системах.
● Конфигурация с цельным выходным валом
Предустановленное фланцевое уплотнение со специальной смазкой RV для работы по принципу plug-and-play
● Двухступенчатая система редукции
Первичная редукция: Эвольвентная планетарная передача для начального снижения скорости
Вторичная редукция: Циклоидальный привод для улучшенной стабильности крутящего момента
● Улучшенная структурная жесткость
a. Жесткая опора диска обеспечивает оптимальное распределение нагрузки и минимальную деформацию
b. Сборка с несколькими коленчатыми валами и прецизионными подшипниками обеспечивает превосходную ударопрочность
