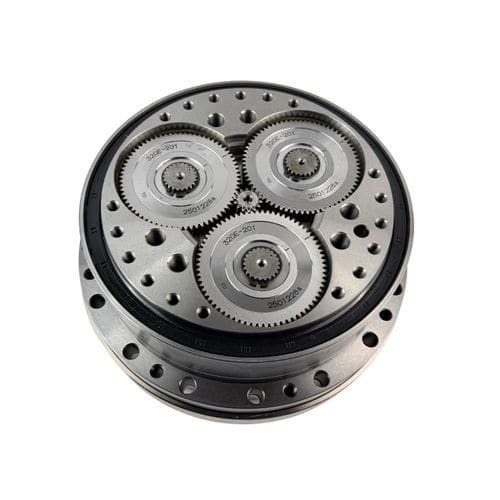

Планетарный редуктор HRD-40E-XXциклоидальныйгармоническийкоаксиальный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный, циклоидальный
- Направление осей
- коаксиальный
- Тип вала
- с полым валом, со сплошным валом
- Крутящий момент
- 200-500 Nm, 500-1000 Nm, 1-2 kNm
- Сборка
- с установкой на фланце, маятниковый, с кронштейном
- Характеристика конструкции
- модульный, с фланцем, полый
- Количество уровней
- двухуровневый
- Рабочая характеристика
- высокоточный, высокоэффективный, малошумный, с уменьшенным люфтом, высокий крутящий момент, высокой жесткости, без зазора, высокая скорость
- Применение
- для медицинского прибора, для робототехники, для трансмиссии, для правильно-гибочного станка, сустава, для бумажной промышленности, для серводвигателя, тренажерный, машина, для упаковочной машины, для бумагоделательной машины, для автоматической системы, для DC-двигателя, для антенны, для профилей, для производства кранов и подъемных механизмов, промышленный, для электрического двигателя, для конвейера, для AGV, для печатного станка, для подъемно-транспортного оборудования, для станка, для подъемного оборудования, для текстиля, для дробления, для машины для волочения проволоки, для крупногабаритного солнечного защитного экрана, для зубчатого колеса, для фармацевтических продуктов, для роликового пресса, для питающего механизма, для использования на морских судах, для инструментов, для техники, для лебедки, для пищевой промышленности, для исполнительного устройства, для насоса, для ковшового элеватора, для конвейера, для зонта от солнца большого размера, для зубчато-реечного привода, для транспортных средств, вентилятора, для резального станка, для сушильного цилиндра самосъёмной машины, для электронного оборудования, для колеса с электроприводом, для ветрогенератора, для применения в лазерах, для резервуара для осветления, вала, для тяжелых работ
- Другие характеристики
- по индивидуальному заказу, большого размера, с высоким качеством, с механической трансмиссией, с основанием, NEMA 23, NEMA 34, NEMA 17
- Скорость вращения
15 rpm
(94,2478 rad.min-1)- Коэффициент редукции
81 unit, 105 unit, 121 unit, 153 unit
Описание
Фланцевый редуктор RV серии E представляет собой прецизионное решение для снижения скорости, разработанное для высокопроизводительных механических применений. Эта передовая система передачи включает двухступенчатый закрытый дифференциальный зубчатый механизм, сочетающий циклоидально-штыревую и планетарную конфигурации, с цельной конструкцией выходного вала. Устройство поставляется предварительно собранным с фланцевым уплотнением и предварительно смазанным специальной смазкой RV, что позволяет сразу же интегрировать его с серводвигателями после установки.
Применение в промышленной робототехнике:
Для роботизированных манипуляторов с полезной нагрузкой на конце ≤20 кг: В основном используется в суставах от основания до высоконагруженных (обычно J1-J4)
Для роботизированных манипуляторов с полезной нагрузкой на конце >20 кг: Все шесть суставов используют редукторы RV
Как критически важный компонент передачи, редукторы RV обеспечивают исключительную точность позиционирования в роботизированных системах.
● Конфигурация с цельным выходным валом
Предустановленное фланцевое уплотнение со специальной смазкой RV для работы по принципу plug-and-play
● Двухступенчатая система редукции
Первичная редукция: Эвольвентная планетарная передача для начального снижения скорости
Вторичная редукция: Циклоидальный привод для улучшенной стабильности крутящего момента
● Улучшенная структурная жесткость
a. Жесткая опора диска обеспечивает оптимальное распределение нагрузки и минимальную деформацию
b. Сборка с несколькими коленчатыми валами и прецизионными подшипниками обеспечивает превосходную ударопрочность
