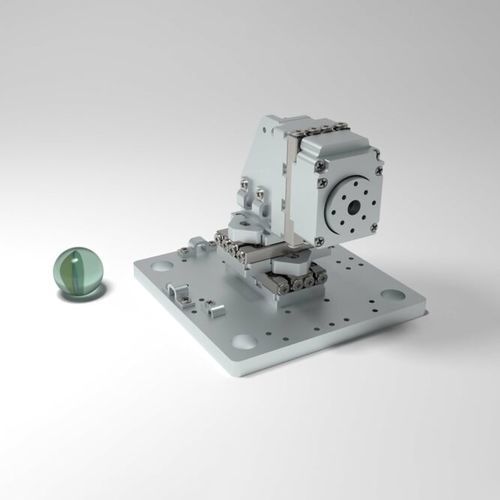

Линейный координатный стол XYZR-XYZ SLC17:30 R SRP20:13

многоосевойс закрытым контуромвысокой точности

Основанная на трех линейных каскадах SLC-1730 с ходом 21 мм и ротационном каскаде SR-2013 с непрерывным вращением, система позиционирования способна выдерживать полезную нагрузку до 1,3 Н. Механический Используемые этапы - 3 x SLC-1730; 1 x SR-2013 Перемещение [ - неограниченное Полезная нагрузка [Н] - 1,3 Крепление на макетной плате Размеры [мм] - 68 x 65 x 57 Центр верт. Ступени над землей [мм] - 41,5 (31 ... 52) Прямой монтаж Размеры [мм] - 50 x 30 x 52 Центр верт. Ступени над землей [мм] - 36,5 (26 ... 47) В рамках модульной системы SmarAct доступны полностью готовые и предварительно сконфигурированные системы позиционирования. Эти готовые системы позиционирования разработаны с учетом пожеланий заказчика и представляют собой системы и платформы, наиболее часто запрашиваемые нашими клиентами. Системы очень универсальны и могут быть использованы для широкого спектра задач позиционирования. Ниже показаны системы, включающие адаптер для макетной платы. Все системы также доступны без макетного адаптера, если предпочтителен метод прямого монтажа. На основе этих готовых систем, в сочетании с индивидуальными соединительными элементами и специализированными этапами, могут быть реализованы очень сложные последовательные системы позиционирования. Некоторые из них представлены на следующих страницах. Если для вашей задачи требуется специальная конфигурация, не представленная ниже, пожалуйста, свяжитесь с нашими специалистами по применению для обсуждения требований вашей задачи.
