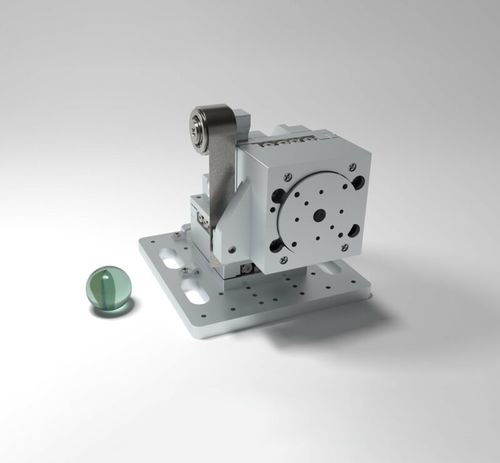

Линейный координатный стол XYZR-XYZ CLS32:32 R SRP32:11

ротационный4 осивысокой точности

Основанный на трех линейных каскадах CLS-3232 с ходом 21 мм и каскаде вращения SR-3211 с непрерывным вращением и совместимый с модульной системой SmarAct, он способен выдерживать полезную нагрузку до 3,3 Н. Технические характеристики Механический Используемые каскады - 3 x CLS-3232; 1 x SR-3211 Перемещение [ - неограниченно Грузоподъемность [N] - 3.3 Крепление на монтажную плату Размеры [мм] - 79 x 65 x 70 (Д x Ш x В) Центр верт. Ступень над землей [мм] - 43 (32,5 ... 53,5) Прямой монтаж Размеры [мм] - 62,5 x 45,5 x 65 (Д x Ш x В) Центр верт. Над землей [мм] - 38 (27,5 ... 48,5) В рамках модульной системы SmarAct доступны полностью готовые и предварительно сконфигурированные системы позиционирования. Эти готовые системы позиционирования разработаны с учетом пожеланий заказчика и представляют собой системы и платформы, наиболее часто запрашиваемые нашими клиентами. Системы очень универсальны и могут использоваться для решения широкого спектра задач позиционирования. Ниже показаны системы, включающие адаптер для макетной платы. Все системы также доступны без адаптера макетной платы, если предпочтителен прямой способ монтажа. На основе этих готовых систем, а также в сочетании с индивидуальными соединительными элементами и каскадами могут быть реализованы очень сложные системы последовательного позиционирования. Некоторые из них представлены на следующих страницах. Если для вашей задачи требуется особая конфигурация, не представленная ниже, пожалуйста, свяжитесь с нашими специалистами по применению для обсуждения требований вашей задачи.
