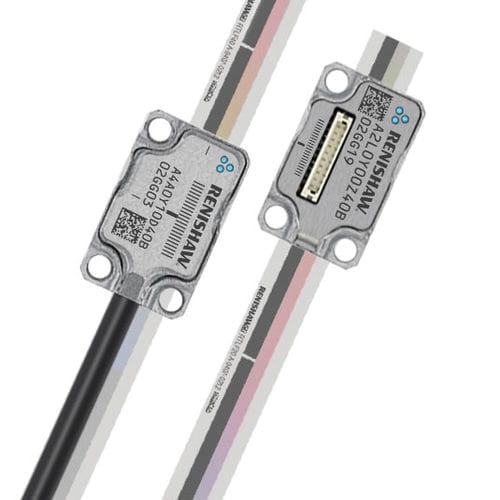

Инкрементальный линейный энкодер ATOM DX™ RTLF

оптическийбесконтактныйс цифровым выходом

Что такое ATOM DX? Энкодеры серии ATOM DX - это самые маленькие инкрементальные оптические энкодеры компании Renishaw с цифровым выходом непосредственно со считывающей головки. Он обеспечивает обратную связь по положению, встроенную интерполяцию и фильтрующую оптику в миниатюрном корпусе. Подробную диагностическую информацию можно получить с помощью дополнительного диагностического прибора ADTi-100 и программного обеспечения ADT View для диагностики в полевых условиях, поиска неисправностей и оптимизации настройки энкодера даже в самых сложных условиях применения. Энкодер ATOM DX также предлагает разрешение до 2,5 нм и широкий спектр конфигураций. ATOM DX поставляется в вариантах с кабелем и верхним выходом с возможностью выбора шкалы 20 мкм или 40 мкм. Что такое шкала RTLF? RTLF - это низкопрофильная ленточная шкала из нержавеющей стали с выбираемой заказчиком нулевой меткой. Доступны два уровня точности - стандартная шкала с шагом 40 мкм и точностью ±15 мкм/м и высокотехнологичные шкалы с шагом 20 мкм и 40 мкм с точностью ±5 мкм/м. Все шкалы могут поставляться длиной до 10 м. RTLF-S монтируется на подложку с помощью самоклеящейся ленты. Самоклеящаяся лента разработана таким образом, что позволяет шкале расширяться независимо от расширения подложки. Для завершения установки шкала зажимается в одной точке для обеспечения исходного положения.
