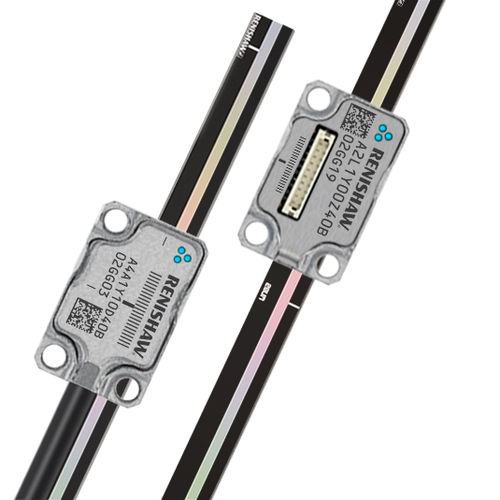

Инкрементальный линейный энкодер ATOM DX™ RCLC linear

оптическийбесконтактныйс цифровым выходом

Что такое ATOM DX? Энкодеры серии ATOM DX - это самые маленькие инкрементальные оптические энкодеры компании Renishaw с цифровым выходом непосредственно со считывающей головки. Он обеспечивает обратную связь по положению, встроенную интерполяцию и фильтрующую оптику в миниатюрном корпусе. Подробную диагностическую информацию можно получить с помощью дополнительного диагностического прибора ADTi-100 и программного обеспечения ADT View для диагностики в полевых условиях, поиска неисправностей и оптимизации настройки энкодера даже в самых сложных условиях применения. Энкодер ATOM DX также предлагает разрешение до 2,5 нм и широкий диапазон конфигураций. ATOM DX поставляется в вариантах с кабелем и верхним выходом с возможностью выбора шкалы 20 мкм или 40 мкм. Что такое шкала RCLC? RCLC - это стеклянная шпатовая шкала, которая может поставляться длиной до 130 мм с инкрементными делениями с шагом 20 мкм или 40 мкм. RCLC обеспечивает общую точность ±3 мкм и включает две контрольные метки: одну в средней точке шкалы и одну в конце хода. Выбор осуществляется путем ориентации считывающей головки относительно шкалы. RCLC крепится на подложку с помощью самоклеящейся ленты. Самоклеящаяся лента разработана таким образом, чтобы обеспечить независимое расширение шкалы по отношению к подложке.
