Инкрементальный линейный энкодер ATOM DX™ RKLF

оптическийбесконтактныйс цифровым выходом

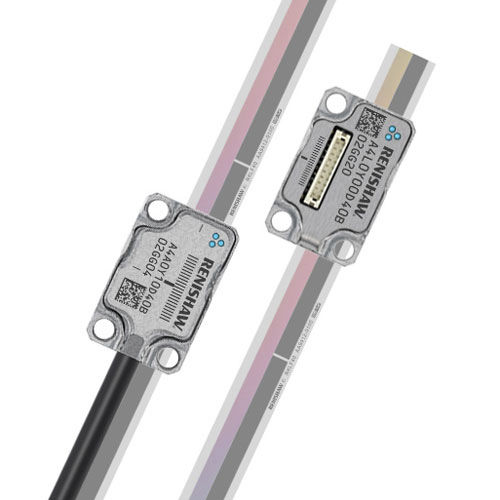

Что такое ATOM DX? Энкодеры серии ATOM DX - это самые маленькие инкрементальные оптические энкодеры компании Renishaw с цифровым выходом непосредственно со считывающей головки. Он обеспечивает обратную связь по положению, встроенную интерполяцию и фильтрующую оптику в миниатюрном корпусе. Подробную диагностическую информацию можно получить с помощью дополнительного диагностического прибора ADTi-100 и программного обеспечения ADT View для диагностики в полевых условиях, поиска неисправностей и оптимизации настройки энкодера даже в самых сложных условиях применения. Энкодер ATOM DX также предлагает разрешение до 2,5 нм и широкий диапазон конфигураций. ATOM DX поставляется в вариантах с кабелем и верхним выходом с возможностью выбора шкалы 20 мкм или 40 мкм. Что такое шкала RKLF? RKLF - это узкая низкопрофильная шкала из нержавеющей стали с инкрементными делениями с шагом 20 мкм и 40 мкм и контрольными метками, выбираемыми заказчиком. Она имеет точность ±5 мкм/м и поставляется длиной до 10 метров (> 10 м - по запросу). RKLF крепится к основанию станка, что обеспечивает улучшенные метрологические характеристики, когда концы шкалы жестко закреплены на основании. Гибкая шкала RKLF40 также подходит для измерения частичной дуги, когда малая площадь поперечного сечения позволяет обернуть ее вокруг барабана, вала или дуги с минимальным радиусом 26 мм.
