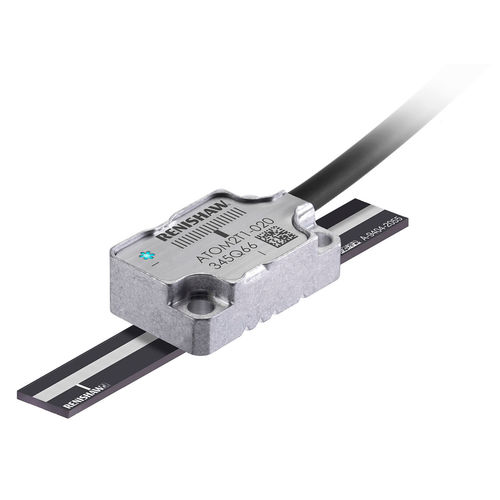

Инкрементальный линейный энкодер ATOM™ RCLC

оптическийбесконтактныйаналоговый

Что такое АТОМ? ATOM - это миниатюрная бесконтактная оптическая инкрементальная линейная и поворотная энкодерная система компании Renishaw. Ее инновационная конструкция сочетает в себе миниатюрность с передовой стабильностью сигнала, помехоустойчивостью и надежностью. Такое сочетание является уникальным на рынке и представляет собой значительный прогресс в производительности и надежности миниатюрных энкодеров. ATOM поставляется в вариантах с гибким кабелем и гибкой печатной схемой (FPC) со шкалой 20 мкм или 40 мкм. Имеется ряд интерфейсов, включая стандартный Ri, высокопроизводительный Ti и компактный открытый интерфейс ACi. Что такое шкала RCLC? RCLC - это стеклянная лонжеронная шкала, которая может поставляться длиной до 130 мм с инкрементными делениями с шагом 20 мкм или 40 мкм. RCLC обеспечивает общую точность ±3 мкм и включает две контрольные метки: одну в средней точке шкалы и одну в конце хода. Выбор осуществляется путем ориентации считывающей головки относительно шкалы. RCLC укладывается на подложку с помощью самоклеящейся ленты. Самоклеящаяся лента разработана таким образом, чтобы обеспечить независимое расширение шкалы по отношению к подложке.
