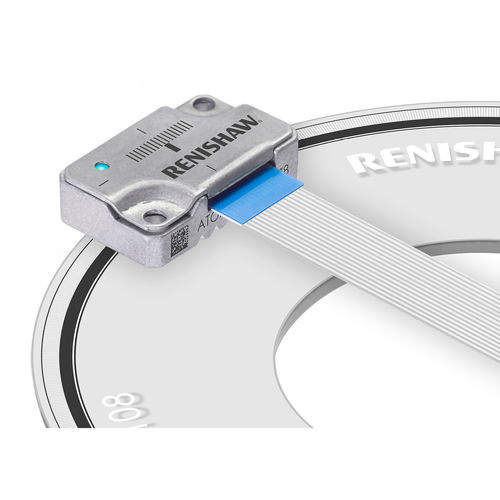

Инкрементальный датчик угла поворота ATOM™ RCDM

оптическийбесконтактныйаналоговый

Что такое АТОМ? ATOM - это миниатюрная бесконтактная оптическая инкрементальная линейная и угловая энкодерная система компании Renishaw. Его инновационная конструкция сочетает в себе миниатюрность и передовую стабильность сигнала, устойчивость к загрязнениям и надежность. Эта комбинация является уникальной на рынке и представляет собой значительный прогресс в производительности и надежности миниатюрных энкодеров. ATOM поставляется с высокогибким кабелем и вариантами гибких печатных плат (FPC) с опциями шкалы 20 µm или 40 µm. Доступен ряд интерфейсов, включая стандартный Ri, высокопроизводительный Ti и компактный открытый интерфейс ACi. Что такое диск RCDM? RCDM представляет собой цельный стеклянный диск с делениями, нанесенными непосредственно на его торцевую поверхность, и одной нулевой меткой и кольцом оптической центровки. Оптическое выравнивающее кольцо может быть использовано для минимизации погрешностей выравнивания угла и повышения точности установки. Имеются два варианта исполнения, с шагом 20 мкм или 40 мкм, в диапазоне размеров (от 20 мкм: от 30 мм до 108 мм, 40 мкм: от 17 мм до 108 мм) Бесконтактный формат устраняет люфт, наматывание вала (кручение) и другие ошибки механического гистерезиса, присущие традиционным датчикам в закрытом корпусе.
