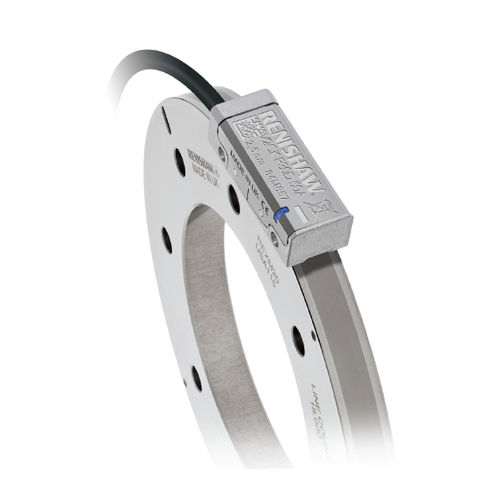

Инкрементальный датчик угла поворота VIONiC™ REXM20

оптическийбесконтактныйс цифровым выходом

Что такое VIONiC? Считывающая головка VIONiC объединяет проверенную на рынке фильтрующую оптику компании Renishaw и усовершенствованную интерполяцию в одном цифровом инкрементальном энкодере со сверхвысокой точностью. Энкодерная система VIONiC предлагает широкий выбор конфигураций скорости и разрешения, а также широкий диапазон линейных и поворотных шкал. Это делает ее одним из самых универсальных энкодеров для высокоточной обратной связи. Считывающие головки VIONiC, оснащенные интуитивно понятным режимом автоматической калибровки, также просты в установке. Что нового? *Энкодерная система VIONiC теперь доступна с разрешением до 2,5 нм с улучшенным SDE во всей линейке продукции. Что такое кольцо REXM20? REXM20 - это цельное кольцо из нержавеющей стали с инкрементными делениями с шагом 20 мкм, нанесенными непосредственно на периферию, с оптическими контрольными метками IN-TRAC™. Его увеличенное поперечное сечение позволяет уменьшить все погрешности установки, кроме эксцентриситета, который легко корректируется с помощью DSi (Dual Signal Interface) и двух считывающих головок. Он отличается общей точностью установки до ±1 угловой секунды, нулевыми потерями на связь и исключительной повторяемостью. REXM20 выпускается в диапазоне размеров (от Ø52 мм до Ø417 мм) и количества линий, все они имеют большой внутренний диаметр для гибкой интеграции. Бесконтактный формат устраняет люфт, наматывание вала (кручение) и другие механические ошибки гистерезиса, присущие традиционным закрытым энкодерам.
