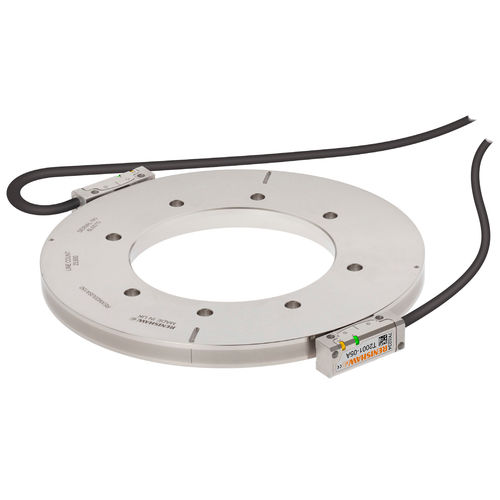

Инкрементальный датчик угла поворота TONiC™ REXM20

оптическийбесконтактныйаналоговый

Что такое TONiC? TONiC - это сверхкомпактная бесконтактная энкодерная система компании Renishaw, обеспечивающая скорость до 10 м/с и, в сочетании с интерфейсом Ti, разрешение до 1 нм как для линейных, так и для поворотных задач. Системы TONiC быстро и просто устанавливаются, имеют широкие допуски на установку и калибровку одним нажатием кнопки. Динамическая обработка сигнала в TONiC обеспечивает улучшенную стабильность сигнала с ультранизкой ошибкой подразбиения (обычно <±30 нм), что помогает реализовать превосходные характеристики управления движением. Что такое кольцо REXM20? REXM20 - это цельное кольцо из нержавеющей стали с инкрементными градуировками с шагом 20 мкм, нанесенными непосредственно по периферии, с оптической контрольной меткой IN-TRAC™. Его увеличенное сечение позволяет уменьшить все погрешности установки, кроме эксцентриситета, который легко корректируется с помощью DSi (Dual Signal Interface) и двух считывающих головок. Отличается общей точностью установки до ±1 угловой секунды, нулевыми потерями на связь и исключительной повторяемостью. REXM20 выпускается в диапазоне размеров (от Ø52 мм до Ø417 мм) и количества линий, все они имеют большой внутренний диаметр для гибкой интеграции. Бесконтактный формат устраняет люфт, наматывание вала (кручение) и другие механические ошибки гистерезиса, присущие традиционным закрытым энкодерам.
