Программное обеспечение для анализа материалов Qpix Control2

Обзор

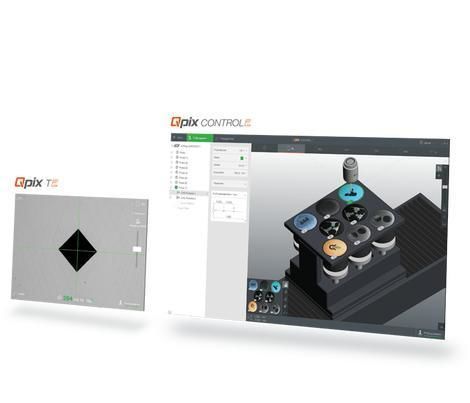

Qpix Control2 — программное обеспечение нового поколения для измерения твердости, обеспечивающее управление образцами, отображение живого изображения и 3D‑Smartview. Разработано с учётом пожеланий заказчиков для упрощения работы: управляемое движение измерительной головки с автоматической регулировкой высоты и бесконтактным измерением, полная интеграция держателей образцов Qness, совместимость с CAD для 3D‑визуализации деталей и набор 3D‑элементов управления и ракурсов.

Подходит для

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

Ключевые особенности

• 3D Smartview: несколько понятных 3D‑элементов управления и ракурсов
• Технология CAS (Collision Avoidance System): выполняет 3D‑предварительные расчёты всех движений для защиты механических компонентов
• Управляемая измерительная головка с автоматической регулировкой высоты и бесконтактным измерением
• Совместимость с CAD для 3D‑визуализации компонентов
• Полная интеграция держателей образцов Qness и автоматическое перемещение станка на высоту держателя
• Автоматическая съёмка образцов (до и после последовательностей испытаний)

Рабочий процесс — 3 шага до результата

• 1. Загрузить образцы: станок автоматически перемещается на высоту держателя и автоматически делает изображение образца
• 2. Загрузить ряд: SRS (Speedy Row Set‑up) — перетащить ряд точек испытания в нужную позицию; Auto‑Snap автоматически корректирует стартовую точку
• 3. Запустить последовательность испытаний: выполняется в соответствии с применимыми стандартами испытаний на твердость

Серийные и данные функции

• Управление несколькими образцами: обрабатывать несколько образцов одновременно, включая смешанные типы в одной форме
• Управление шаблонами: графическое представление сохранённых шаблонов с подробными описаниями и выбираемыми ориентирующими линиями
• Optimum Stop и режимы испытаний, экономящие время (например, «Сделать все отпечатки, затем оценить»)
• Профессиональное управление данными: настраиваемый протокол и представление данных, параметры структурирования сохранённых данных по объектам испытаний и настраиваемое содержимое экспорта/протокола
• Расширенное управление блоками тестов и Qness Calibration Manager с напоминаниями о проверках и простым добавлением результатов в статистические профили

Специализированные функции

• Инструменты для сварочных образцов: полигональные линейные тесты, маркировка и направляющие окружности для точного позиционирования в зонах, подвергшихся термическому воздействию
• Функции спекания: группировка точек измерения для вычисления средних и удаление аномалий в профилях твёрдости
• Предиктивный расчёт точек испытаний: показывает ожидаемый размер отпечатка и предупреждает при слишком близком размещении точек
• Функция панорамной съёмки: чёткие изображения от очень малых до очень крупных изделий; программируемая автоматическая съёмка

Интеллектуальные опции / Технические характеристики

• Распознавание кромок: автоматическая тонкая коррекция положения с использованием программных шаблонов и модуля распознавания кромок
• Контурное сканирование: измерительная линза сканирует контуры и сохраняет данные для автоматического программирования точек испытаний на выбранных расстояниях
• 2D/3D‑картирование: цветное графическое представление распределения твёрдости по сегментам или по всей поверхности; свободно вращаемые 3D‑вида
• Название / модель ПО: Qpix Control2
• Collision Avoidance System (CAS) для предрасчёта движений
• Автоматическая регулировка высоты измерительной головки и бесконтактное измерение
• Совместимость с CAD и поддержка 3D‑визуализации компонентов
• Панорамная съёмка для камер образцов и измерения; программируемая съёмка до/после
• Управление шаблонами с графическим отображением и выбираемыми ориентирами
• Серийные функции: обработка нескольких образцов, Speedy Row Set‑up (SRS), Auto‑Snap, Optimum Stop
• Управление данными: настраиваемые форматы протоколов и экспорта, интеграция в статистические профили
• Опциональные модули: Edge Recognition, Contour Scan, 2D/3D Mapping
• Поддержка специализированных испытаний: инструменты для сварочных образцов, функции спекания, предиктивный расчёт отпечатков
• Совместимо с твердомером серии Qness (см. список «Подходит для»)
