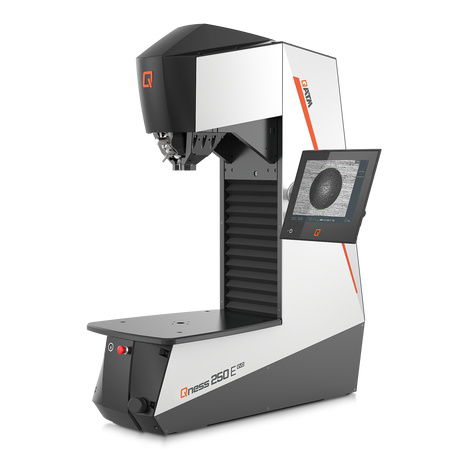

Твердомер по Роквеллу Qness E EVO series

по Бринеллюпо Виккерсупо Кнупу и Виккерсу

Введение
Универсальный макро-твердомер для лабораторной и промышленной эксплуатации. Фиксированная опора детали и увеличенная площадь испытательного стола позволяют выполнять измерения твердости очень крупных изделий. Вариант E оснащён моторизованной, динамически управляемой испытательной головкой. Прибор надёжно фиксирует образцы практически любого размера с прижимающей силой, адаптированной к методу испытания. Максимальная высота испытания: 510 мм. Максимальная прижимающая сила (вариант E): до 3500 кг.

Ключевые особенности

• Динамическая регулировка высоты с управлением потенциометром (8 мм/с) и опциональным устройством безопасности с двумя руками для перемещений до 17 мм/с.
• Компактный 8-позиционный сменник инструментов (угол оси вращения 15°) для быстрого перехода между инструментами Brinell, Knoop, Rockwell и Vickers.
• Поворотный прижим для удобного доступа к труднодоступным точкам испытания; прижимные элементы легко заменяются и адаптируются.
• Распознавание заготовки с моторизованной регулировкой высоты и датчиками, которые обнаруживают заготовку и снижают скорость зажима для защиты станка и детали.
• Максимальная безопасность зажима за счёт высокопроизводительного асинхронного двигателя (вариант E) с автоматической адаптацией прижима при превышении силы испытания.
• Опциональная удлинённая рама станка для испытательных высот больше стандартных 510 мм (возможны индивидуальные размеры).
• Освещение XLED и объективы XLED Brinell для точного и воспроизводимого анализа отпечатков Brinell на разных материалах.
• Промышленная Ethernet‑камера 5 MP (до 270 FPS) и современная Ethernet‑камера для стабильной передачи и удалённого размещения ПК.
• 12-дюймовый ёмкостный сенсорный дисплей, наклоняемый и регулируемый по высоте для эргономичной работы; ПО Qpix T2 (опция Qpix CONTROL 2 M).
• Оптимизации серии EVO: более быстрый ПК под Windows 10/11 IoT, сокращённое время автофокуса и оценки изображения, уменьшенные циклы и более тихая работа.

Программное обеспечение и связь

• ПО Qpix T2 (опция Qpix CONTROL 2 M) для управления испытаниями и их оценки.
• Интеграция с IoT‑платформой Verder Scientific (VS IoT) для удалённого мониторинга, живых уведомлений, автоматического резервного копирования и бесплатных/автоматических обновлений ПО.
• Интерфейс Qconnect для Industry 4.0: REPORT, PDF, XML, CSV, Q‑DAS, IOT, LIMS, OPC UA, интеграции ERP и пр.

Гибкость методов испытаний

• Поддержка испытаний по Brinell, Vickers, Rockwell и Knoop, а также испытаний пластиков.
• Позиции инструментов: стандартно 2 позиции или опционально 8‑позиционный сменник для нескольких методов без ручной смены инструмента.

Технические характеристики

• Поддерживаемые методы испытаний: Brinell, Vickers, Rockwell, Knoop, Пластики.
• Диапазон усилий: Qness 250 E EVO: 1 - 250 kg (9.81 - 2450 N); Qness 750 E EVO: 0.3 - 750 kg (2.94 - 7358 N); Qness 3000 E: 0.3 - 3000 kg (2.94 - 29430 N).
• Регулировка высоты: электрическая / асинхронный мотор.
• Макс. высота испытания / глубина горла: 510 мм / 320 мм.
• Испытательный наковальня (площадь стола): 584 x 450 мм.
• Макс. вес детали: не ограничен (возможность зажать очень тяжёлые/габаритные детали; прижимающая сила до 3500 кг в E‑варианте).
• Масса базовой машины: 500 кг.
• Последовательность испытания: полностью автоматическая с электронным контролем силы.
• Камера / передача изображений: 5 MP Ethernet промышленного стандарта; до 270 FPS.
• Позиции инструмента: 2 (стандарт) или опция 8 (сменник).
• ПО: Qpix T2 (опция: Qpix CONTROL 2 M).
• ОС / Память: Windows 11 IoT / 128 GB SSD.
• Интерфейсы данных: 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort.
• Объективы / оптические диапазоны: XLED 1, XLED 2, XLED 5, плюс стандартные объективы 5x, 10x, 20x, 50x, 100x.
• Поле зрения (в зависимости от объектива): от 0.113 x 0.084 мм (100x) до 7.98 x 5.97 мм (XLED 1).
• Дисплей: 12‑дюймовый ёмкостный сенсорный дисплей.
• Электропитание: 230~ 50-60Hz 1/N/PE (опция: 110~ 1/N/PE).
• Макс. потребляемая мощность: ~1230 W.
• Дополнительные опции: дизайнерская подставка, защита от столкновений, перекрёстный лазер, дополнительные испытательные наковальни, призмы, опции автоматизации/подключения данных, считыватель штрих-/QR‑кодов, прозрачный защитный кожух, удлинённая рама для увеличения высоты испытания и т.д.
