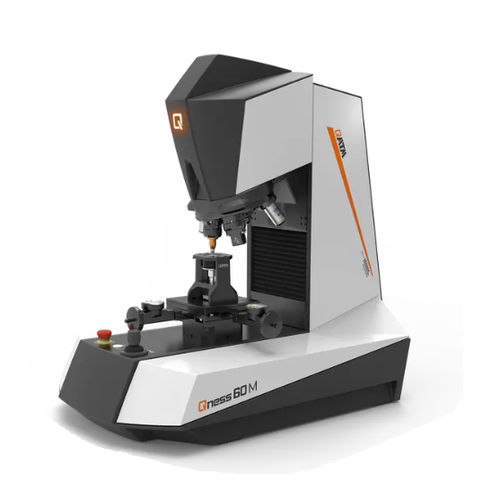

Твердомер по Роквеллу Qness 10 / 60 M

по Бринеллюпо Виккерсунастольный

Обзор
Микротвердомеры Vickers/Knoop/Brinell/Rockwell серии Qness 10 / 60 объединяют испытания микро твердости и микроскопию в лабораторном приборе. Модель Qness 10 / 60 M обеспечивает полуавтоматическую работу, высокоточное позиционирование по оси Z и встроенную цветную камеру для воспроизводимых результатов. Приборы QATM интегрируются с IoT‑платформой Verder Scientific для удалённого мониторинга, оповещений и автоматических резервных копий.

Преимущества продукта

• Полуавтоматический режим с управляемой автоматической Z‑осью
• Очень широкий диапазон нагрузок (0,25 g – 62,5 kgf в зависимости от модели)
• Поставка «готово к испытанию» включает Vickers‑индентор с сертификатом ASTM+DAkkS и объективы 5x/50x
• Динамическая турель на 8 позиций, до 3 модулей твердости и до 7 объективов
• Программное обеспечение Qpix Control2 M с модулями Qpix INSPECT
• Цифровой XY‑карусельный стол с обратной связью по положению и опциональными вариантами стола
• Технология CAS предотвращения столкновений и концепция двойной Z‑оси для скорости и высокоточного позиционирования

Революционная оптика
Собственная оптическая система обеспечивает контрастное, кристально‑чистое изображение для измерений твердости. Освещение по Кёллеру с белыми светодиодами и моторизованная диафрагма дают оптимальный контраст на высоких увеличениях. Оптическая концепция и объективы соответствуют требованиям определения испытательной системы DIN EN ISO 6507-1/2:2018.

Микроскопия и анализ с Qpix INSPECT
Qpix INSPECT предоставляет мощные инструменты анализа изображений и микроскопии для характеристики материалов и контроля качества:

• Фазовый анализ с автоматическим измерением объектов и выводом долей поверхности (таблицы/диаграммы)
• Определение размера частиц методами линейного или кругового сечения (DIN EN ISO 643, ASTM E-112)
• Измерение толщины слоёв полуавтоматически с выдачей статистики (DIN EN ISO 1463)
• Измерение сварных швов по стандартным шаблонам с автоматической оценкой годности (DIN EN ISO 5817)
• Распознавание следов вдавления на сложных поверхностях, например после травления или шлифовки

Работа и автоматизация
Для упрощения подачи образцов и серийных испытаний прибор оснащён LED‑подсветкой рабочего пространства, подсвечиваемым индикатором состояния, универсальными держателями образцов (для залитых и незалитых образцов), опциональными призмами и тисками, интеграцией цифровых штангенциркулей, поддержкой считывателей штрихкодов/QR/DMC, входом по NFC и управлением партиями/шаблонами через Qpix Control2 M. Доступна интеграция Qconnect и Industry 4.0.

Мультимедиа и 3D AR
Страница продукта может содержать видео и встроенную 3D AR‑модель для визуализации прибора в реальной обстановке, что помогает при планировке размещения и демонстрациях.

Технические характеристики

• Диапазон нагрузок: Qness 10 M: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 M: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Методы испытаний: Vickers, Knoop, Brinell, Rockwell (опция)
• Последовательность испытаний: полностью автоматическая / электронное приложение силы
• Z‑ось: динамическая автоматизация (технология CAS), концепция двойной Z‑оси
• Ход Z‑оси: 150 мм стандарт, опция 260 мм
• Глубина горла: 170 мм
• Позиции инструмента: моторизованная турель 8 позиций; макс. 3 модуля твердости, макс. 7 объективов
• Камера: 5 MP CMOS цветная, USB 3.0
• Оптическая система: прямой микроскоп с освещением по Кёллеру; моторизованный диафрагменный привод
• Объективы: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x; варианты Achromat и Semi‑Apochromat
• Поле зрения: 0,074 x 0,055 мм (100x) до 2,80 x 2,10 мм (XLED 2)
• Размер стола: Ø100 мм; опция крестового стола 135 x 135 мм; перемещения стандарт X25 x Y25 мм
• Элементы управления: аварийный останов, кнопка пуска, джойстик Z‑оси
• Программное обеспечение: Qpix Control2 M в комплекте; модули Qpix INSPECT доступны
• Макс. масса детали: 50 кг; масса прибора ок. 55 кг
• Комплект поставки: Vickers‑индентор ASTM+DAkkS, объективы 5x и 50x
• Интерфейсы: 1 x USB 3.0; питание: 100–240 V, 45–65 Hz
