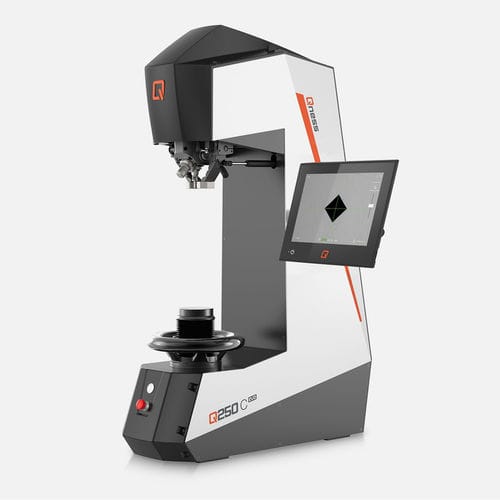

Твердомер по Роквеллу Qness C EVO series

по Бринеллюпо Виккерсупо Кнупу и Виккерсу

Обзор
Серия QATM Qness 250/750/3000 C EVO — многометодный твердомер для Brinell, Knoop, Rockwell и Vickers. Характерная C‑образная рама с фиксированной испытательной головкой и вертикально перемещающейся шпинделью подходит для небольших образцов; максимальная высота испытания для варианта C — 395 мм, для CS — 175 мм.

Видео продукта

• Встроенное видео, демонстрирующее работу, смену инструмента и пользовательский интерфейс.

Быстрая смена метода испытания

• Опциональный инструментальный чейнджер с углом оси 15°, до 8 инструментов; стандартно держатель на 2 позиции.
• Прижимные элементы с закрытой с трех сторон формой для надежного закрепления мелких образцов рядом с точкой испытания.

Особенности прибора

• Регулировка высоты стола через сверхточное направляющее шпинделя на роликовых подшипниках; посадка стола Ø25 mm (адаптер 3/4" опционально).
• Поворачиваемый прижим вручную или с электроприводом, с заменяемыми элементами зажима.
• Широкий набор столов и призматических наковален для больших, сферических или неровных образцов.
• Система быстрой смены индентатора с безинструментальным механизмом быстрой фиксации.

Оптика и освещение

• Универсальная микроскопическая система с полями зрения от 0,1 мм до 8 мм и равномерной подсветкой.
• XLED Brinell объективы для прямого широкого освещения, обеспечивающие воспроизводимые Brinell‑измерения.

Производительность и время цикла

• Оптимизированные параметры, ПК с Windows 11 IoT, сокращенное время автоподстройки и ускоренная оценка изображений снижают время цикла.

Камера, дисплей и органы управления

• Стандартная 5 MP Ethernet промышленная камера; 12" емкостной много‑точечный сенсорный дисплей, регулируемый на шарнире; полноэкранный режим Qpix T2.

Программное обеспечение, подключение и IoT

• В комплекте Qpix T2 (опция Qpix Control 2 M); интеграция Qconnect и платформы Verder Scientific IoT для мониторинга, уведомлений и автоматических резервных копий.
• Широкие форматы экспорта и интерфейсы: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q‑DAS, AMS IE, IOT, LIMS, OPC UA, ERP.

Стандарты и поддерживаемые методы

• Поддерживает Brinell, Vickers, Rockwell, Knoop и методы для пластмасс. Встроенные преобразования по DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140.

Применение

• Предназначен для лабораторных и производственных испытаний твердости металлов, пластмасс и деталей сложной формы.

Технические характеристики

• Методы: Brinell, Vickers, Rockwell, Knoop, Plastics
• Диапазон нагрузок: Qness 250 C: 1–250 kg (9,81–2450 N); Qness 750 C: 0,3–750 kg (2,94–7358 N); Qness 3000 C: 0,3–3000 kg (2,94–29430 N)
• Регулировка высоты: ручная / шпиндель
• Высота испытания / глубина горловины: 395 / 220 mm
• Испытательный наковальня: Ø100 mm
• Максимальный вес детали: не ограничен
• Вес базовой машины: 300 kg
• Последовательность испытаний: полностью автоматическая / электронное управление нагрузкой
• Камера: 5 MP Ethernet промышленная (до 270 FPS)
• Позиции инструмента: 2 (стандарт) или 8 (чейнджер)
• Программное обеспечение: Qpix T2 (опция Qpix Control 2 M); ОС: Windows 11 IoT; Память: 128 GB SSD
• Интерфейсы: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Объективы: XLED 1/2/5, 5x, 10x, 20x, 50x, 100x
• Поля зрения: от 0.113 x 0.084 mm (100x) до 7.98 x 5.97 mm (XLED 1)
• Дисплей: 12" емкостный сенсорный
• Питание: 230~1/N/PE или 110~1/N/PE; макс. потребление ~480 W
• Опции: пьедестал, защита от столкновений, перекрестный лазер, наковальни, призмы, считыватель штрих/QR, прозрачный защитный кожух и аксессуары
