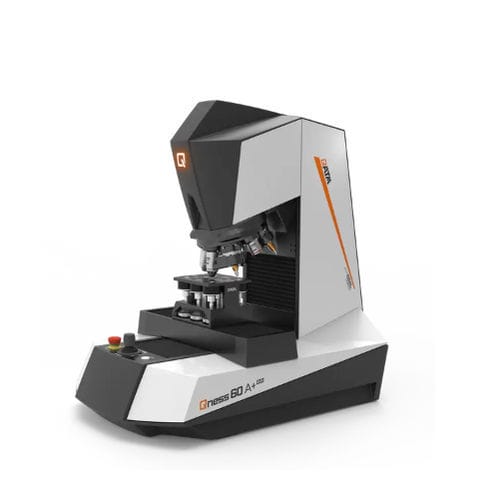

Твердомер по Роквеллу Qness 60 A+ EVO

по Бринеллюпо Виккерсунастольный

Введение Qness 60 A+ EVO — лабораторный микротвердомер, объединяющий методы Vickers, Knoop, Brinell и Rockwell с интегрированной продвинутой микроскопией. Модификация EVO добавляет автоматизированные рабочие процессы и высокоточное XYZ-позиционирование со стеклянными линейками, что позволяет выполнять большие автоматизированные последовательности измерений с высоким пропускным потоком. Приборы QATM интегрируются с IoT-платформой Verder Scientific для удаленного мониторинга, мгновенных уведомлений, резервного копирования и автоматических обновлений ПО.

Преимущества продукта

• Широкий диапазон нагрузок: 0,25 gf – 62,5 kgf
• Пакет «готов к испытанию» с ASTM+DAkkS сертифицированным Vickers-инденторами и объективами HQ 5x / 20x / 50x
• Динамическая 8-позиционная моторизованная турель для инструментов и объективов
• Программное обеспечение Qpix Control2 с интуитивным 3-ступенчатым рабочим процессом и 3D-концепцией управления

Ключевые характеристики

• Модульная активация функций микроскопии Qpix INSPECT
• Полностью автоматизированные, автономные циклы испытаний и анализа
• Управление осями XYZ с системой прямого оптического измерения пути (точность положения стола ±0,2 µm)
• Только для варианта A+: встроенная камера для съёмки образца с автоматическим захватом изображения (поле 52 x 39 mm)
• Вертикальная оптика с освещением по Кёлеру, белыми LED и моторным диафрагмированием для оптимального контраста
• Collision Avoiding System (CAS) для предиктивной 3D-защиты движения
• Двойная концепция Z-оси: динамичное быстрое приближение плюс высокоточное позиционирование для приложения нагрузки и фокусировки
• 8-позиционный инструментальный магазин под углом 20° для улучшенной видимости рабочего пространства; модульные держатели индентора для plug-and-play модернизации (Brinell, Knoop)
• Опциональный большой слайд для увеличенной плиты (300 x 120 mm) и увеличенной высоты испытания (до 260 mm)
• Подсвечиваемый индикатор состояния и LED-подсветка рабочего пространства (вариант A+ обеспечивает равномерное освещение для визуализации)

Микроскопия и анализ Qpix INSPECT и Qpix Control2 предоставляют интегрированные инструменты микроскопии и оценки, включая фазовый анализ, определение размера частиц, измерение толщины покрытий, измерение шва сварки и 2D/3D карты твердости. Поддерживаются автоматическое распознавание отпечатков, сшивка изображений высокого разрешения (HRI), автоматическое измерение объектов и несколько режимов оценки.

Программное обеспечение и подключение Qpix Control2 — ПК-управляемый интерфейс следующего поколения с 3-ступенчатым рабочим процессом (Загрузить образцы / Загрузить ряд / Запустить). Интегрированная IoT-коннективность Verder Scientific обеспечивает мониторинг в реальном времени, мгновенные уведомления, удобное резервное копирование и автоматические обновления ПО. Интерфейсы Qconnect поддерживают широкий экспорт и подключение (REPORT, PDF, XML, CSV, Q-DAS, LIMS, OPC UA и др.).

Расходные материалы и аксессуары QATM поставляет сертифицированные калибровочные бруски, ассортимент объективов (XLED и HQ-оптика), держатели образцов (1/4/8 позиций), призмы и тиски, оптимизированные для серийной производительности и повторяемого зажима. Доступны DAkkS-калиброванные калибровочные бруски и программное обеспечение для управления калибровкой для периодической калибровки в соответствии с нормативами.

Технические характеристики

• Диапазон нагрузок: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N)
• Методы испытаний: Vickers, Knoop, Brinell, Rockwell
• Последовательность испытаний: Полностью автоматизированная / электронное приложение нагрузки
• Ось Z: Динамическая, автоматизированная (технология CAS)
• Ход оси Z: 150 mm (опция: 260 mm)
• Глубина горла: 170 mm
• Позиции инструментов: 8-позиционный моторизованный инструментальный чейнджер (макс. 3 модуля для испытаний твердости, макс. 7 объективов)
• Камера: 5 MPixel CMOS цветная, USB 3.0
• Оптическая система: вертикальный микроскоп с освещением Кёлера; моторный диафрагменный механизм
• Объективы: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (варианты стандартный ахромат и HQ полуапохромат; XLED оптимизирован для Brinell)
• Поле зрения (в зависимости от комплектации): 0,074 x 0,055 mm (100x) до 2,80 x 2,10 mm (XLED 2)
• Камера образца (A+): 5 MPixel CMOS цветная, USB 3.0 | Поле 52 x 39 mm
• Испытательная наковальня / XY-стол: автоматический крестовый слайд
• Размер рабочего стола: 150 x 120 mm (опция: 300 x 120 mm)
• Точность позиционирования: ±0,2 μm
• Ход поперечного стола: X 150 x Y 150 mm (опция X 300 x Y 150 mm)
• Элементы управления: аварийный стоп, кнопка Start, джойстик X/Y/Z
• Программное обеспечение: Qpix Control2
• Макс. масса детали: 50 kg
• Масса базового прибора: 60 kg
• Включено в базовую комплектацию: Vickers-индентора (ASTM + DAkkS), объективы HQ 5x, HQ 20x, HQ 50x
• Интерфейсы: 1 × USB 3.0
• Электропитание: 100 – 240 V ~1/N/PE, 45-65 Hz
