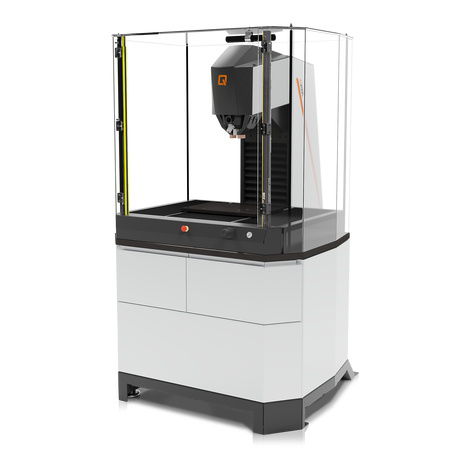

Твердомер по Роквеллу Qness A+ EVO series

по Бринеллюпо Виккерсупо Кнупу и Виккерсу

Введение
Варианты A и A+ серии Qness 250 / Qness 750 / Qness 3000 EVO — это полностью автоматизированные макро‑твердомеры, разработанные для серийных и лабораторных процессов. Полностью автоматическое 3‑осное управление позволяет испытывать образцы с различной высотой. Асинхронный мотор оси Z обеспечивает зажимные силы до 3 200 кг для надежной фиксации тяжёлых деталей.

Преимущества продукта

• Точная регулировка испытательной головки за счёт асинхронного мотора
• Автоматическое перемещение XYZ для образцов разной высоты
• Базовый шкаф и элементы безопасности полностью интегрированы в конструкцию
• Фиксированные или поворачиваемые держатели для максимальной безопасности зажима
• Высококачественная визуализация с промышленными CMOS‑камерами
• Программное обеспечение Qpix Control2 с интуитивными 3D элементами управления
• Только вариант A+: обзорная камера образца с автоматической съёмкой

XLED объективы для оценки Brinell
Модули подсветки XLED улучшают анализ вдавлений Бринелля. Прямая и широкоплощадная подсветка объективов XLED обеспечивает точную и воспроизводимую съёмку вдавлений и измерения вне зависимости от материала и твердости, избегая артефактов, характерных для стандартных объективов.

Оптика и камера
Серия EVO использует универсальную микроскопическую оптику, покрывающую диапазон видимости от 0,1 мм до 8 мм с равномерной подсветкой и высоким контрастом без тёмных краёв. Промышленные цветные Ethernet CMOS‑камеры 5 мегапикселей обеспечивают стабильную передачу и позволяют удалённую настройку с ПК.

Методы испытаний и диапазон усилий
Система поддерживает методы Brinell, Vickers, Rockwell и Knoop, а также испытания пластиков. Диапазоны усилий по моделям: Model 250 A+: 1–250 kg (9.81–2450 N); Model 750 A+: 0.3–750 kg (2.94–7358 N); Model 3000 A+: 0.3–3000 kg (2.94–29430 N). Встроенные пересчёты соответствуют DIN EN ISO 18265, DIN EN ISO 50150 и ASTM E140.

Автоматизация и обработка
Полностью автоматический, прочный моторизованный XY‑слайд с высокоточным приводом позиционирования и динамическим джойстиком для управления всеми тремя осями. Используемая моторизированная рабочая поверхность 450 x 300 мм. Инновационный 8‑позиционный сменный магазин инструмента (шаг поворота 15°) вмещает до 8 инструментов и сокращает время переналадки.

Обработка высоты, зажим и безопасность
Высота Z для каждой точки испытания XY может выбираться индивидуально и автоматически изменяться между образцами разной высоты. CAS (Collision Avoiding System) защищает механические компоненты с помощью предиктивных 3D‑вычислений движений. Запатентованное распознавание заготовки автоматически снижает скорость подхода. Версии A/A+ оснащены высокопроизводительным индукционным двигателем, обеспечивающим зажимные силы до 3 200 кг; доступны фиксированные или моторизованно поворачиваемые держатели для различных методов испытаний (например, Rockwell, Brinell).

Специальные функции

• Камера изображения образца (A+): записывает обзорные изображения стола для документации и протоколов
• Распознавание кромки: автоматическая адаптация начальных точек рядов испытаний к краям образца для повышения автоматизации при серийных испытаниях
• Поворотная опора для образца: позволяет проводить испытания, когда поверхность образца не параллельна опоре
• Доступны специализированные держатели/модули (Jominy, испытания труб, автоматизированные циклы по нормам)

Программное обеспечение и подключение
Qpix Control2 предоставляет интуитивный ПК‑интерфейс с 3D‑ориентированными элементами управления: автоматическая регулировка высоты, бесконтактное исследование, совместимость с CAD и расширенное управление программами испытаний. Qpix Control2 интегрируется с платформой Verder Scientific IoT для удалённого мониторинга, живых уведомлений, резервного копирования и автоматических обновлений. Qconnect обеспечивает меж‑устройственную связность и поддерживает REPORT, PDF, XML, CSV, Q‑DAS, IOT, LIMS, OPC UA и интеграции с ERP.

Технические характеристики

• Поддерживаемые методы: Brinell, Vickers, Rockwell, Knoop, Plastics
• Диапазон усилий: Model 250 A+: 1 - 250 kg (9.81 - 2450 N); Model 750 A+: 0.3 – 750 kg (2.94 – 7358 N); Model 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N)
• Камера образца: 5 мегапикселей (вариант A+)
• Регулировка высоты: электрическая через асинхронный мотор
• Высота испытания / глубина горловины: 362 / 320 mm
• Приспособление / поперечный стол: моторизованный 450 x 297 mm
• Ход: X 460 / Y 350 mm
• Макс. масса детали: неограничено (в зависимости от системы)
• Масса базовой машины: 695 kg
• Питание: 230~ 50-60Hz 1/N/PE (опция: 110~ 1/N/PE)
• Макс. потребляемая мощность: ~1680 W
• Программное обеспечение: Qpix Control2
• Интерфейсы: 1x RJ45 (Ethernet)
• Аксессуары / опции: XLED1/XLED2/XLED5; осветительные объективы 5x, 10x, 20x, 50x, 100x; инденторы (Vickers, Rockwell, Brinell); фиксированный или поворачиваемый держатель; сигнальная лампа; специализированные держатели для Jominy/испытаний труб; 8‑позиционный сменный магазин инструментов
