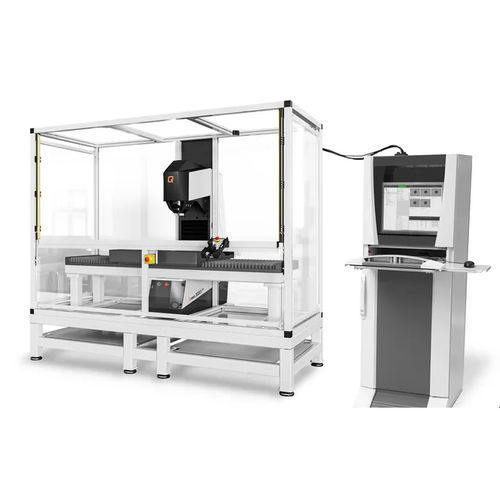

Твердомер по Роквеллу QATM

по Бринеллюпо Виккерсуручной

Обзор
Ручные или полностью автоматизированные решения: QATM разрабатывает индивидуальные системы испытания твердости для сложных геометрий деталей и производственных условий. Ассортимент включает автономные станки, inline-установки и крупные портальные системы. Благодаря скоординированным схемам испытаний, оснастке и ПО QATM картирует детали от малых до крупногабаритных, оптимизирует пропускную способность и стандартизирует программы испытаний в соответствии с требованиями заказчика.

Что вы получаете с QATM?

• Прибор для измерения твердости, идеально адаптированный к вашей задаче
• Современные методы производства и высокий уровень вертикальной интеграции
• Консалтинг по применению и индивидуальные технические семинары
• Внутренняя разработка ПО и приборов для интегрированных решений

Найдите ваше индивидуальное решение вместе с нами!
QATM формирует экспертные команды, сосредоточенные на разработке и поставке оптимального решения для каждой конкретной задачи и производственного требования.

Примеры применения и реализованные решения

• Полностью автоматическая фрезеровка и Брюнель-тестирование — BHT-M: базовая машина QATM с дополнительной фрезеровкой для подготовки точки испытания; предназначена для крупных/тяжелых деталей; типичный метод HBW10/3000 (возможны другие нагрузки); оценка изображения с поддержкой ИИ; перекрестный лазер для указания точки; управление Siemens S7; время цикла около 90 с на одну точку; большие высоты испытания и варианты проекции.
• Полностью автоматическая фрезеровка и Брюнель-тестирование для шин — BHT-M wheel: адаптировано для дисков/шин до больших диаметров (примерно до 1200 мм); упрощённые автономные или полностью автоматизированные версии; оценка изображения с ИИ; в некоторых конфигурациях возможна ручная загрузка.
• Полуавтоматический прибор для испытания твердости по Роквеллу — RHT 800 / 1200: для малых и крупных деталей, поддерживаются все методы Роквелла; вертикально перемещающаяся испытательная головка; перекрестный лазер для позиционирования; управление QPix TE; время цикла около 20 с на точку; высоты испытания 800/1200 мм.
• Полуавтоматический Брюнель-аппарат — BHT 1000 / 1500: для крупногабаритных изделий; поддержка всех методов Бринелля; электрические вертикальные и поворотные оси; управление QPix T2; время цикла около 35 с на точку; настраиваемые высоты и вылет.
• Прибор для определения глубины поверхностного упрочнения — DCM 1000: быстрая, неразрушающая оценка глубины упрочнённого слоя (результат примерно за 1 минуту); доступен в нескольких вариантах с разной высотой испытания и конфигурациями столов для inline или пакетных испытаний.
• Портативная оценка изображения — Qmobile: мобильный блок оценки изображения с ПО QPix T2 для соответствующей стандартам оценки по Бринеллю; промышленный планшет с встроенным микроскопом/оптикой XLED для полевых испытаний.
• Крупные индивидуальные порталы, специальные inline-системы и мобильные шлюзы: стационарные или передвижные испытательные порталы для листового металла, литых изделий, прутков/труб, стальных блоков и других крупногабаритных компонентов; возможна комплектация роликовыми конвейерами, поворотными станциями, роботизированной загрузкой/разгрузкой и индивидуальными гнёздами для массовых испытаний.

Технические характеристики

• Поддерживаемые методы: Brinell (HBW, примеры до HBW10/3000), Rockwell (все шкалы Rockwell), Vickers (при применимости)
• Оценка изображения: QPIX T2 / QAI с ИИ-ассистированными измерениями
• Отображение точки испытания: перекрестный лазер для точного позиционирования
• Системы управления: Siemens S7 в различных конфигурациях
• Время цикла (примеры): около 90 с (BHT-M, 1 точка), около 35 с (BHT 1000/1500, 1 точка), около 20 с (RHT, 1 точка), до многосекундных циклов для специализированных inline-машин
• Высоты испытания / досягаемость: настраиваются для каждой машины (примеры: 175 мм до 1500 мм и выше для портальных решений)
• Автоматизация и погрузочно-разгрузочные опции: фрезерные устройства для подготовки точек, автоматический удалитель стружки, автоматические калибровочные станции, приводные роликовые конвейеры, индексирующие столы, роботизированная подача/снятие, интеграция кранов или подъёмного оборудования
• Безопасность / ограждения: корпус CE или опция сканера безопасности CE
• Маркировка и вывод: лазерная маркировка (QR-код или результат измерения), вывод данных через стандартные промышленные интерфейсы
• Портативное решение: Qmobile для полевой оценки с промышленным планшетом и USB/интерфейсами данных
• Индивидуальные решения: автономные, inline и автоматизированные, портальные и комплексные turnkey-системы, адаптируемые под требования заказчика
