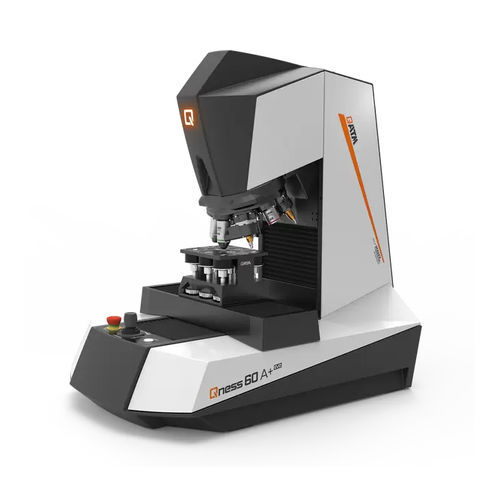

Твердомер по Роквеллу Qness 10 / 60 A+

по Бринеллюпо Виккерсунастольный

Введение
Qness 10/60 A+ сочетает автоматизированные методы испытаний твердости Vickers, Knoop, Brinell и опционно Rockwell с интегрированной микроскопией в одном лабораторном приборе. Вариант A+ оснащён встроенной камерой образца, точным XYZ-позиционированием и бесперебойными автоматическими циклами испытаний. Интеграция с платформой Verder Scientific IoT обеспечивает удалённый мониторинг, живые уведомления и автоматические обновления ПО.

Преимущества изделия

• Широкий диапазон нагрузок: от 0,25 g до 62,5 kgf, покрывающий микро‑ и макроиспытания
• Комплект Ready-to-Test с Vickers-индентором, сертифицированным ASTM + DAkkS, и объективами 5x/20x/50x
• Динамическая моторизованная турель на 8 позиций для быстрой смены инструментов/объективов
• Программное обеспечение Qpix Control2 с удобной 3D‑панелью управления и встроенной генерацией отчётов

Ключевые особенности

• Модульная активация функций микроскопии и анализа Qpix INSPECT
• Полностью автоматизированные бесперебочные циклы испытаний и анализа для высокой производительности
• Управление осями XYZ с прямой оптической системой измерения хода (точность позиционирования стола ±2 µm)
• Только вариант A+: встроенная камера образца для автоматического снимка (поле зрения 52 x 39 mm)

Оптическая система
Разработанная QATM оптика с освещением Кёлер и моторизованной диафрагмой обеспечивает микроскопическое качество изображения для испытаний твердости и съёмки при большом увеличении. Оптическая концепция поддерживает оптимизированные Brinell‑испытания с выделенными объективами XLED.

Микроскопия и анализ (функционал Qpix INSPECT)

• Фазовый анализ: автоматическое измерение размеров объектов на изображении с выводом в процентах или в виде номинальных значений поверхности
• Определение размера частиц: линейные и круглые методы с табличным и графическим выводом
• Измерение толщины слоёв: полуавтоматические измерения горизонтальных, вертикальных и радиальных слоёв
• Измерение шва: стандартизованная оценка сварных швов с шаблонами для толщины горла, усиления, проплавления, автоматической оценкой годен/негоден и генерацией отчёта
• Высокодетализированная съёмка: HRI‑склейка для документации больших площадей

ПО и подключение

• Qpix Control2: ПК‑ПО с 3D‑элементами управления, совместимостью CAD и встроенной генерацией отчётов
• Интеграция Verder Scientific IoT: удалённый мониторинг в реальном времени, живые уведомления и автоматические обновления ПО
• Qconnect / Industry 4.0: экспорт отчётов в PDF, XML, CSV, Q‑DAS, LIMS, OPC UA и другие интерфейсы

Методы испытаний и диапазон нагрузок

• Поддерживаемые методы: Vickers, Knoop, Brinell и опционально Rockwell
• Электронное, полностью автоматизированное приложение нагрузки и последовательности испытаний, покрывающее микро‑ и макро‑диапазоны

Технические характеристики

• Диапазон нагрузок: Qness 10 A+: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 A+: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Методы испытаний: Vickers, Knoop, Brinell, Rockwell (опция)
• Последовательность испытаний: полностью автоматизирована, электронное управление нагрузкой
• Ось Z: динамическое автоматическое управление с CAS (Collision Avoiding System)
• Ход Z: 150 mm (опция 260 mm)
• Глубина горла: 170 mm
• Позиции инструмента: моторизованная турель на 8 позиций (макс. 3 модуля твердомера, макс. 7 объективов)
• Камера: 5 MP CMOS цветная USB 3.0 (основная); камера образца (A+): 5 MP CMOS цветная USB 3.0; поле зрения образца 52 x 39 mm
• Оптическая система: прямой микроскоп с Кёлер‑подсветкой; моторизованная диафрагма
• Объективы: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (XLED оптимизирован для Brinell)
• Поле зрения (в зависимости от объектива): ≈ 0,074 x 0,055 mm (100x) до 2,80 x 2,10 mm (XLED 2)
• Наковальня / XY‑стол: автоматический крестовый стол; стандартный стол 150 x 120 mm (опция 300 x 120 mm)
• Ходы (X/Y): стандарт X 150 mm / Y 150 mm (опция X 300 mm)
• Точность позиционирования (стол): ±2 µm
• Органы управления: аварийная остановка, кнопка Start, джойстик X/Y/Z
• ПО: Qpix Control2 (ПК)
• Макс. масса детали: 50 kg
• Масса базового устройства: ≈ 60 kg
• Комплект поставки: Vickers‑индентор (ASTM + DAkkS); объективы 5x, 20x, 50x (Ready-to-Test)
• Интерфейсы: USB 3.0 (плюс USB для камер)
• Питание: 100–240 V ~ 1 / N / PE, 45–65 Hz
