Бесщеточный моментный двигатель CWFL07613-08530NW48-S000

синхронный3-фазный48 В

Обзор

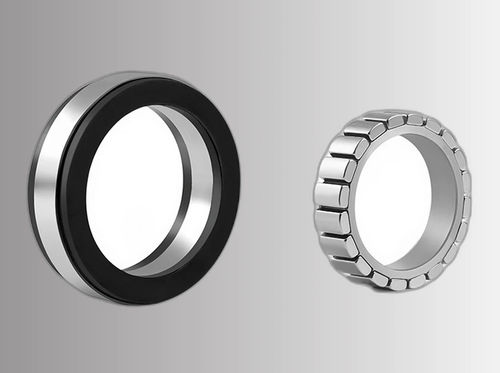

CWFL07613-08530NW48-S000 — бескаркасный комплект крутящего момента φ76 мм серии A с тонкой паковкой статора 13 мм и большим внутренним диаметром отверстия 38 мм. Большой центральный паз позволяет прокладывать кабельные жгуты, пневматические линии или оптические волокна через ось вращения без увеличения наружного диаметра. 16-полюсный 3-фазный PMSM обеспечивает 0.85 Н·м номинального и 2.55 Н·м пикового крутящего момента при 3000 об/мин на 48 VDC, обеспечивая очень плавный момент на низких скоростях для запястий коллаборативных роботов, поворотных столов с полым шпинделем и компактных медицинских порталов.

Ключевые особенности

• φ76 мм диаметр статора с 13 мм тонкой паковкой (серия A) для конструкций с осевыми ограничениями
• 0.85 Н·м номинал / 2.55 Н·м пик @ 3000 об/мин при 48 VDC
• 16-полюсный 3-фазный PMSM для плавной работы на низких скоростях
• Класс изоляции F (155 °C); опциональные датчики Холла и температуры
• Кастомизация паковки статора, внутреннего диаметра и обмотки без минимального заказа

Краткие характеристики
Номинальное напряжение — 48 VDC
Номинальный момент — 0.85 Н·м
Пиковый момент — 2.55 Н·м
Номинальная скорость — 3000 об/мин
Номинальная мощность — 267 W
Диаметр статора — φ76 мм

Электрические характеристики (48 VDC)
Модель — CWFL07613-08530NW48-S000
Номинальное напряжение — 48 VDC
Номинальный ток — 7.8 A
Пиковый ток (мгновенный) — 23.3 A
Номинальная выходная мощность — 267 W
Номинальная скорость — 3000 об/мин
Номинальный момент — 0.85 Н·м
Пиковый момент (мгновенный) — 2.55 Н·м
Коэффициент Back-EMF (Ke) — 7.6 Vrms/krpm
Коэффициент момента (Kt) — 0.1093 N·m/A
Инерция ротора — 3.54 × 10⁻⁵ kg·m²
Число полюсов — 16
Класс изоляции — F (155 °C)
Вес — 0.33 kg
Условия эксплуатации — −20 °C до +40 °C; Влажность ≤ 90% RH

Габаритные параметры
Ls (длина пакета статора) — 12.6 mm
Lr (длина ротора) — 15.6 mm
ØD (Ø статора) — 76 mm
Ød (внутренний диаметр, H7) — 38 mm
ØA min — 51.2 mm
ØB max — 72.6 mm
ØC max (с обеих концов) — 75 mm
E max — 6 mm
F max — 10 mm

Подключение и варианты датчиков
Силовые провода — 3 провода (U/V/W), L = 200 mm, TEFLON изоляция; U — красный, V — белый, W — чёрный
Датчик Холла (опция) — 5 проводов: Vcc, GND, HA (зелёный), HB (синий), HC (белый) — L = 200 mm, TEFLON
Датчик температуры (опция) — 2 провода: + (оранжевый), − (жёлтый) — L = 200 mm, TEFLON
Подшипник — не включён; подшипник обеспечивает конструкция-носитель

Доступные конфигурации напряжения
24 VDC — параметры обмотки не указаны в этом объявлении
36 VDC — параметры обмотки не указаны в этом объявлении
48 VDC — CWFL07613-08530NW48-S000: 7.8 A номинал, 23.3 A пик, Ke = 7.6 Vrms/krpm, Kt = 0.1093 N·m/A
Кастом — толщина пакета, внутренний диаметр, обмотка и тип датчика настраиваемы; параметры варьируются

Характеристики / Технические данные

• Серия — CWFL φ76mm-A (Тонкое пакование)
• Пример модели — CWFL07613-08530NW48-S000
• Ø статора — 76 mm
• Внутренний диаметр (H7) — 38 mm
• Длина пакета статора (Ls) — 12.6 mm
• Длина ротора (Lr) — 15.6 mm
• Номинальное напряжение — 48 VDC
• Номинальный ток — 7.8 A
• Пиковый ток — 23.3 A
• Номинальный момент — 0.85 Н·м
• Пиковый момент — 2.55 Н·м
• Номинальная скорость — 3000 об/мин
• Номинальная мощность — 267 W
• Коэффициент момента (Kt) — 0.1093 N·m/A
• Коэффициент Back-EMF (Ke) — 7.6 Vrms/krpm
• Число полюсов — 16
• Инерция ротора — 3.54 × 10⁻⁵ kg·m²
• Класс изоляции — F (155 °C)
• Вес — 0.33 kg
• Температура эксплуатации — −20 °C до +40 °C; Влажность ≤ 90% RH
