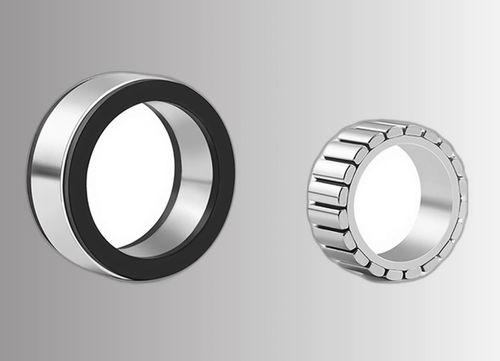

Синхронный моментный двигатель CWFL06013-04530NW48-S000

трехфазовый48 Вс постоянными магнитами

Обзор CWFL06013-04530NW48-S000 — это безрамочный комплект крутящего момента серии A диаметром φ60 мм с тонкой сборкой статора 13,3 мм и внутренним отверстием 30 мм (H7), позволяющим пропускать вал или кабель без увеличения внешнего габарита. Этот 16-полюсный 3-фазный PMSM обеспечивает 0,45 N·m номинального и 1,35 N·m пикового момента при 3000 RPM на 48 VDC с очень плавной работой на низких скоростях, подходит для компактных полых вращающихся осей — медицинских гантри, манипуляторов подложек и других осей с ограниченным осевым пространством.

Ключевые особенности

• φ60 мм диаметр статора, тонкий пакет 13 мм (серия A) для конструкций с ограниченным осевым пространством
• 0,45 N·m номинал / 1,35 N·m пик при 3000 RPM (48 VDC)
• 16 полюсов, 3 фазы для исключительно плавной работы на низких оборотах
• Класс изоляции F (155 °C); опционально датчики Холла и температуры
• Индивидуальная настройка толщины пакета, внутреннего отверстия и обмотки; без MOQ для настроек

Краткие характеристики Номинальное напряжение: 48 VDC
Номинальный момент: 0,45 N·m
Пиковый момент: 1,35 N·m
Номинальная скорость: 3000 RPM
Номинальная мощность: 141 W
Ø статора: φ60 mm

Электрические характеристики (48 VDC) Модель: CWFL06013-04530NW48-S000
Номинальное напряжение: 48 VDC
Номинальный ток: 4,3 A
Пиковый ток (мгновенный): 12,9 A
Номинальная выходная мощность: 141 W
Номинальная скорость: 3000 RPM
Номинальный момент: 0,45 N·m
Пиковый момент (мгновенный): 1,35 N·m
Коэффициент back-EMF (Ke): 7,3 Vrms/krpm
Коэффициент момента (Kt): 0,1050 N·m/A
Инерция ротора: 1,60 × 10^-5 kg·m²
Полюсов: 16
Класс изоляции: F (155 °C)
Вес: 0,22 kg
Рабочая среда: −20 °C до +40 °C; влажность ≤ 90% RH

Габаритные параметры Ls (длина пакета статора): 13,3 mm
Lr (длина ротора): 16,3 mm
ØD (Ø статора): 60 mm
Ød (диаметр отверстия, H7): 30 mm
ØA min: 41,4 mm
ØB max: 57 mm
ØC max (оба конца): 59 mm
E max: 5,3 mm
F max: 9,3 mm

Проводка и опции датчиков Питание: 3 провода (U/V/W), L = 200 mm, изоляция TEFLON; U — красный, V — белый, W — черный
Датчик Холла (опционально): 5 проводов — Vcc, GND, HA (зелёный), HB (синий), HC (белый) — L = 200 mm, TEFLON
Датчик температуры (опционально): 2 провода — + (оранжевый), − (жёлтый) — L = 200 mm, TEFLON
Подшипник: не входит в комплект — подшипник предоставляет корпус/хост

Доступные варианты напряжения 12 VDC — вариант CWFL06013-04530NW12-S000 (параметры обмотки различаются)
24 VDC — вариант CWFL06013-04530NW24-S000 (параметры обмотки различаются)
48 VDC — CWFL06013-04530NW48-S000: 4,3 A номинал, 12,9 A пик, Ke = 7,3 Vrms/krpm, Kt = 0,1050 N·m/A
Кастом — доступна настройка толщины пакета, внутреннего отверстия, обмотки и типа датчика (параметры варьируются)

Чертежи и графики Размерные чертежи и кривые «момент-скорость» предоставляются в изображениях товара и техническом паспорте.

Технические характеристики

• Серия: CWFL φ60mm-A
• Модель (SKU): CWFL06013-04530NW48-S000
• Номинальное напряжение: 48 VDC
• Номинальный момент: 0,45 N·m
• Пиковый момент: 1,35 N·m
• Номинальная скорость: 3000 RPM
• Номинальная мощность: 141 W
• Ø статора: φ60 mm
• Отверстие (H7): 30 mm
• Длина пакета статора (Ls): 13,3 mm
• Длина ротора (Lr): 16,3 mm
• Полюсов: 16
• Коэффициент момента (Kt): 0,1050 N·m/A
• Коэффициент back-EMF (Ke): 7,3 Vrms/krpm
• Номинальный ток: 4,3 A; Пиковый ток: 12,9 A
• Инерция ротора: 1,60 × 10^-5 kg·m²
• Класс изоляции: F (155 °C)
• Вес: 0,22 kg
• Окружающая среда: −20 °C до +40 °C; влажность ≤ 90% RH
• Конструкция питающих проводов: TEFLON, длина 200 mm
• Опциональные датчики: Холл (5 проводов) и датчик температуры (2 провода)
• Подшипник: не входит (предоставляется хостом)
