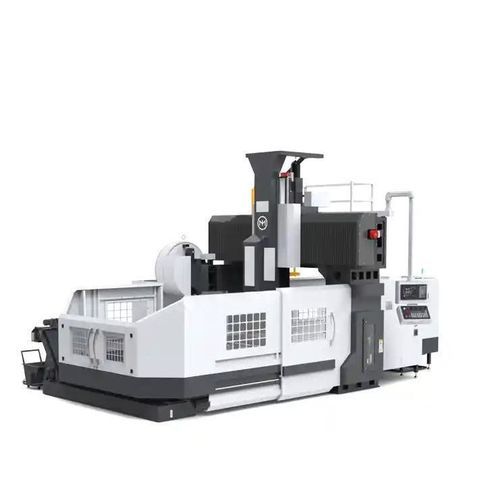

Сверлильно-фаскосъемный станок ЧПУ XH1516

тип козлового крана3 осидля металлических конструкционных профилей

Обзор
Серия XH1516/XH1625 — это портальный обрабатывающий центр высокой жёсткости, разработанный для тяжёлого сверления, фрезерования и сложной обработки крупных деталей. Оснащён двухскоростной зубчатой шпиндельной головкой с подводом СОЖ через шпиндель, совместим с CNC-поворотными столами и быстрыми автоматическими сменщиками инструментов (ATC), обеспечивая точность, жёсткость и производительность при обработке крупных пластин, пресс-форм и конструктивных деталей.

Основные технические параметры

• Ход по X: 1600 мм
• Ход по Y: 1500 мм
• Ход по Z: 750/500 мм
• Скорость шпинделя: 6000 / 3000 об/мин (двухскоростной)

Ключевые характеристики

• Большой диапазон перемещений – 1600 мм (X), 1500 мм (Y), 750/500 мм (Z) для поддержки разнообразных задач по обработке крупногабаритных деталей.
• Высокая жёсткость конструкции – портальная конструкция с фиксированным мостом обеспечивает повышенную жёсткость и демпфирование вибраций при обработке тяжёлых заготовок.
• Варианты шпинделя – двухскоростная зубчатая шпиндельная головка, способная обеспечить высокоскоростное фрезерование и тяжёлую резку с высоким крутящим моментом (6000 об/мин / 3000 об/мин).
• Возможности для тяжёлых работ – прочная конструкция для обработки крупных, сложных заготовок с минимальными деформациями.
• Оптимизированное CNC-управление – совместимость с высокопроизводительными CNC-системами для точного фрезерования и сверления (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.).

Рекомендуемые конфигурации

• Шпиндели: высокоточные подшипники (SKF, NSK); опции: высокая скорость, воздушное или водяное охлаждение.
• CNC-система управления: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (по выбору заказчика).
• Оснастка: магнитный патрон, V-образная присоска, фиксация на рабочем столе.
• Приводная система: серводвигатель, линейный привод или системы с двойным приводом.
• Система инструмента: цепной магазин на 40 инструментов, магазин на 24 инструмента, автоматические системы смены головок.
• Система охлаждения: высоконапорное охлаждение, встроенное охлаждение, туманообразующее охлаждение, автоматическая подача СОЖ.
• Вспомогательные опции: шнековый транспортёр стружки, магнитный лентовый транспортёр с петлёй, портальный загрузчик, зонд Renishaw OMP60, установщик инструмента Renishaw TS27R.

Пример применения

• Клиент: авиастроительное предприятие (США)
• Сценарий использования: обработка крупных высокоточных авиакосмических компонентов
• Типовая конфигурация: XH1520 с автоматическим сменщиком инструментов, высокоскоростным шпинделем и системой охлаждения
• Достигнутые результаты: точность размеров в пределах ±0.003 мм; шероховатость поверхности улучшена до Ra ≤ 1.5 μm; время производственного цикла уменьшено на 18%

Функциональные замечания / Часто задаваемые вопросы (только по продукту)

• Портал для сверления и фрезерования объединяет высокую мощность сверления и значительный крутящий момент фрезерования, позволяя выполнять несколько операций (сверление, нарезание резьбы, черновая/чистовая обработка) за одну установку детали.
• Стандартная структура включает высокожёсткий фиксированный мост, подвижный шпиндельный узел (ось Z), шпиндели с серводвигателями и опциональные автоматические сменщики инструментов и многошпиндельные головки.
• Точность обеспечивается литьём Meehanite, лазерной калибровкой, динамическим балансировкой шпинделей и испытаниями резки при полной нагрузке перед отгрузкой.

Технические характеристики

• Модель / Серия: XH1516 / XH1625 Series
• Конструкция: портальная с фиксированным мостом, высокожёсткий литой корпус
• Ходы: X 1600 mm; Y 1500 mm; Z 750/500 mm
• Шпиндель: двухскоростная зубчатая шпиндельная головка (6000 rpm / 3000 rpm); опции для высокоскоростных или высокомоментных шпинделей; охлаждение через шпиндель
• Инструмент: быстрый ATC; опциональные магазины на 24/40 инструментов; автоматическая система смены головок
• Совместимость CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (выбор)
• Охлаждение / управление стружкой: высоконапорное охлаждение, туманообразующее охлаждение, автоматическая подача СОЖ; шнековые или магнитные ленточные транспортёры
• Опциональные измерения и автоматизация: CNC-поворотный стол, зонд Renishaw OMP60, установщик инструмента Renishaw TS27R, портальный загрузчик
• Типичные применения: крупные конструкционные пластины, пресс-формы, корпуса станков, фланцы ветряных башен, плиты мостов, компоненты железнодорожного транспорта, авиационные компоненты
