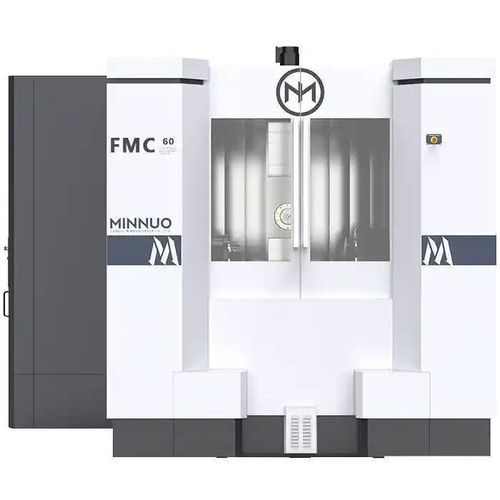

Обрабатывающий центр 5 осей FMC series

горизонтальныйс устройством замены паллет

Обзор продукта
Серия FMC — это горизонтальная 5‑осевая гибкая производственная ячейка, предназначенная для автоматизированной многогранной обработки мелких и средних деталей. Доступна конфигурация с поворотным столом 500×500 мм (FMC5008), максимальной нагрузкой на стол до 400 кг и ходами осей для глубоких полостей и длинных профилей.

Ключевые характеристики

• Поворотный стол 500×500 мм: обеспечивает обработку 4 сторон за одно закрепление, сокращая время переналадки.
• Макс. нагрузка стола 400 кг: поддерживает детали средней массы, такие как литые корпуса, корпуса клапанов и коробки передач.
• Ходы осей (FMC5008): X 780 mm · Y 750 mm · Z 800 mm — подходят для глубоких полостей и длинных профилей.
• Горизонтальная компоновка с гравитационным удалением стружки: улучшает ресурс инструмента и качество поверхности.
• Совместима с FMS: интеграция с пулом палет, загрузочными манипуляторами и автоматизацией у конвейера.

Рекомендуемые конфигурации

• Рабочий стол: горизонтальный поворотный стол, система с двойными палетами, высокоточный поворотный стол (оси B + C).
• Шпиндель: высокоточный шпиндель, водяное охлаждение, высокомоментный шпиндель.
• Система охлаждения: внутренняя система охлаждения, высоко‑давление, туманное охлаждение.
• Автоматизация: ATC, ATMS, автоматическая загрузка/выгрузка.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.
• Обеспечение точности: лазерный интерферометр, термокомпенсация, обратная связь с линейной шкалой, энкодеры.
• Приводы: сервомоторы высокой нагрузки, высокоскоростные сервомоторы.
• Безопасность: полный ограждающий кожух, система аварийной остановки.

Пример применения

• Клиент: подрядчик по прецизионной механике (Европа).
• Изделие: литой алюминиевый корпус редуктора.
• Конфигурация: FMC с палетным сменщиком, 60‑позиционный ATC, поворотный стол, система зондирования Renishaw.
• Результаты: 4‑сторонняя обработка выполнена за одну установку без ручного переворачивания; время цикла снижено на 45 % по сравнению с вертикальной станкой с ручным переворачиванием; шероховатость Ra ≤ 1,0 μm; точность ±0,006 мм на профиле 300 мм; непрерывная 24/7 работа с роботизированной подачей.

Технические характеристики продукта

• Модели: FMC4008 / FMC5008.
• Размер стола (мм): 400×400 / 500×500.
• Макс. нагрузка стола (кг): 400 / 400.
• Индексирование стола (A×C °): 1°×360° / 1°×360°.
• Количество сменных столов: 8 / 8.
• Ходы X/Y/Z (мм): 630/620/710 / 780/750/800.
• Скорость быстрого перемещения (м/мин): 60 / 54.
• Скорость шпинделя (об/мин): до 10 000 / до 8 000.
• Конус инструмента: BT40 (FMC4008) / BT50 (FMC5008); магазин на 40 инструментов.
• Время смены инструмента: 1,2 с (инструмент‑инструмент) / 3,4 с (резка‑резка) — FMC4008; 2,0 с / 4,2 с — FMC5008.
• Макс. вес инструмента (кг): 8 / 25. Макс. длина инструмента (мм): 350 / 500.
• Время переключения станций (с): 5 / 6.
• Масса станка (кг): 10 000 / 19 000. Занимаемая площадь (мм): 4000×7400 / 4090×7955.

Технические данные

• Название серии: FMC Series.
• Поворотный стол: 500×500 мм (FMC5008).
• Максимальная нагрузка стола: 400 кг.
• Ходы осей (FMC5008): X 780 mm, Y 750 mm, Z 800 mm.
• Индексирование стола: 1° × 360° (A × C).
• Скорость быстрого перемещения: до 54 м/мин (FMC5008) / 60 м/мин (FMC4008).
• Опции шпинделя: до 10 000 об/мин (FMC4008) / 8 000 об/мин (FMC5008).
• Инструментальная оснастка: BT40 или BT50; магазин на 40 позиций.
• Масса и занимаемая площадь: от 10 000 кг и 4000×7400 мм до 19 000 кг и 4090×7955 мм.
