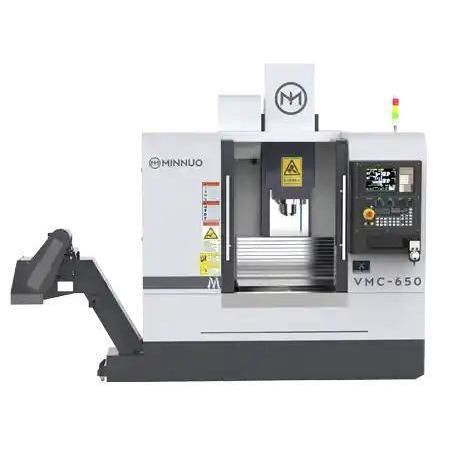

Обрабатывающий центр ЧПУ 3 оси VMC650

вертикальныйдля фрезерованиядля нарезания резьбы

Обзор продукта
VMC650 — это CNC вертикальный обрабатывающий центр для фрезерования, сверления, нарезания резьбы и расточки средних по размеру деталей и пресс-форм. Он сочетает жёсткую конструкцию с прецизионными компонентами для обеспечения стабильной точности при черновой и чистовой обработке, предназначен для промышленных производственных участков.

Основные параметры модели

• Ход по осям X/Y/Z: 650 x 400 x 500 мм
• Максимальная скорость подачи (X/Y/Z): 10 000 мм/мин
• Максимальная скорость перемещения Rapid (X/Y/Z): 32/32/30 м/мин

Ключевые особенности

• Диапазон ходов: 650 мм (X) × 400 мм (Y) × 500 мм (Z) для средних деталей и форм.
• Высокая скорость обработки: макс. подача 10 000 мм/мин и Rapid до 32 м/мин по X/Y.
• Многооперационная обработка: фрезерование, сверление, резьбонарезание и расточка в одной установке.
• Прецизионные компоненты: разработан для точной обработки сложных геометрий с повторяемостью ±0,004 мм.
• Прочная конструкция: жёсткая рама и линейные направляющие для стабильности при интенсивной резке.

Рекомендуемые конфигурации

• Рабочий стол: неподвижный стол или поворотный стол
• Шпиндель: варианты высокоточного, высокоскоростного или высокомоментного шпинделя
• Охлаждение: внутренняя система охлаждения, высоконапорное охлаждение, туманообразное охлаждение
• Приводная система: сервопривод, линейный мотор, высоконагружаемый сервопривод
• CNC управление: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и т.д.
• Автоматизация: автоматический инструментальный магазин (ATC), автоматическое измерение инструмента, автоматическая погрузка/разгрузка
• Обеспечение точности: лазерный интерферометр, температурная компенсация, обратная связь по шкале
• Контроль вибраций: активное подавление вибраций, интеллектуальная компенсация
• Безопасность: полное ограждение, система аварийной остановки

Пример применения

• Клиент: производитель прецизионных форм (Южная Корея)
• Изделие: сложные полости форм и металлические детали
• Конфигурация: VMC650 с автоматическим сменщиком инструмента и транспортером стружки
• Результаты: достигнуты допуски ±0,005 мм по сложным полостям; время обработки сокращено примерно на 20% за счёт высокоскоростной резки и быстрых перемещений; улучшена поверхность и снижено износ инструмента; черновая и чистовая обработка выполнены в одной установке.
• Отзыв клиента: увеличена производительность и точность, упрощён поток работ.

Технические характеристики

• Размер стола: 900 × 400 мм
• Максимальная нагрузка на стол: 350 кг
• Расстояние от центра шпинделя до колонны: 476 мм
• Расстояние от торца шпинделя до рабочего стола: 100–600 мм
• Частота вращения шпинделя: 8 000 об/мин
• Конус шпинделя: BT40
• Мощность шпинделя: 5,5 / 7,5 кВт
• Мощность сервомоторов (X/Y/Z): 2,6 / 2,6 / 2,8 кВт
• Тип направляющих: линейные направляющие
• Т-образные пазы: 3 × 18 × 125 мм
• Повторяемость: ±0,004 мм
• Инструментальный магазин: Bucket / Disc, ёмкость 16 инструментов
• Макс. вес инструмента: 7 кг
• Макс. длина инструмента: 250 / 300 мм
• Электрическая мощность: 10 kVA
• Габариты (Д×Ш×В): 2300 × 2000 × 2300 мм
• Примерный вес: 4 500 кг
