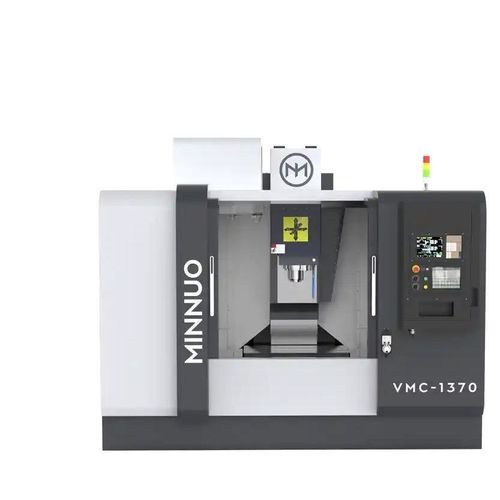

Обрабатывающий центр 3 оси VMC1370

вертикальныйдля сталидля алюминия

Обзор продукта
VMC1370 — вертикальный CNC-обрабатывающий центр, разработанный для эффективной многоступенчатой обработки средних и крупных деталей. Имеет рабочий ход 1300×700×700 мм, высокие скорости быстрого перемещения и подачи, а также шпиндель BT40 — подходит для расходных деталей пресс-форм, рам, автомобильных частей и корпусов электроники.

Данные модели

• Ходы X/Y/Z: 1300 × 700 × 700 мм
• Макс. скорость подачи (X/Y/Z): 8000 mm/min
• Макс. скорость быстрого перемещения (X/Y/Z): 20/20/15 m/min

Ключевые особенности

• Большая рабочая область (1300×700×700 мм) — поддерживает пластины, приспособления и корпуса.
• Высокая скорость быстрого перемещения (20/20/15 m/min) — снижает холостой ход между операциями.
• Подача 8000 mm/min — эффективна при снятии материала с алюминия и общих сталей.
• Жёсткое основание и колонна — обеспечивают стабильность и тепловую стабильность при тяжёлой обработке.
• Автоматическая смена инструментов (типично 24 инструмента) — позволяет выполнять многоступенчатую обработку без прерывания.

Рекомендуемые конфигурации

• Шпиндель: высокоточные шпиндели (SKF, NSK), опционально подача охлаждения через шпиндель.
• Приводная система: сервомоторы, линейные направляющие, шарико-винтовые передачи.
• Охлаждение: центробежный или вибрационный насос; водорастворимые или масляные охлаждающие жидкости.
• CNC-система: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (по выбору заказчика).
• Инструментальная система: дисковые/цепные/карусельные магазины по требованию.
• Измерение и мониторинг: линейные шкалы, детекция поломки инструмента, датчики Renishaw (напр., OMP60, TS27R).
• Другие опции: транспортёр стружки, локализатор масляного тумана, масляный охладитель, бачок СОЖ, интеграция робота с несколькими соединениями.

Пример применения

• Клиент: поставщик конструкций для электроники (Таиланд).
• Изделие: опорная рама из алюминиевого сплава, 1280 × 640 мм.
• Используемая конфигурация: VMC1370 со шпинделем 10 000 rpm, ATC 30 поз., контроллер Siemens (пример).
• Результат: фрезеровка рамы и профилирование углов за одну установку; точность позиционирования в пределах ±0,007 мм по всей столешнице.

Характеристики продукта (выбранные значения для VMC1370)
Размер стола: 1500×700 мм
Макс. нагрузка на стол: 900 кг
Ходы X/Y/Z: 1300×700×700 мм
Расстояние от центра шпинделя до колонны: 752 мм
Расстояние от торца шпинделя до поверхности стола: 150–850 мм
Макс. скорость подачи X/Y/Z: 8000 mm/min
Макс. скорость быстрого перемещения X/Y/Z: 20/20/15 m/min
Скорость шпинделя: 8000 r/min (стандарт)
Конус шпинделя: BT40
Мощность шпинделя: 11/15 kW
Мощность сервоприводов X/Y/Z: 4/4/5 kW (типично)
Тип направляющих: трёхсторонняя направляющая
Т-образная прорезь: 5-18×145 мм
Повторяемость позиционирования: ±0.005 мм
Магазин инструментов: дисковый, 24 инструмента (типично)
Макс. вес инструмента: 8 кг; макс. длина инструмента: 300 мм
Электрическая мощность: 22 kVA
Габариты станка (Д×Ш×В): 3600×3000×2700 мм
Примерный вес: 11000 кг

Технические спецификации

• Модель / серия: VMC1370
• Рабочая зона (X×Y×Z): 1300 × 700 × 700 мм
• Стол: 1500 × 700 мм, макс. нагрузка 900 кг
• Макс. скорость подачи: 8000 mm/min
• Макс. быстрый ход: 20/20/15 m/min (X/Y/Z)
• Шпиндель: 8000 r/min (стандарт), конус BT40
• Мощность шпинделя: 11/15 kW (типично)
• Магазин инструментов: дисковый ATC, 24 инструмента (типично); макс. вес инструмента 8 кг, длина 300 мм
• Повторяемость: ±0.005 мм
• Типичные контроллеры: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi
• Опции: системы охлаждения, транспортёр стружки, Renishaw-пробник, различные типы ATC, автоматизация
• Площадь установки (Д×Ш×В): ~3600×3000×2700 мм; вес ~11000 кг
