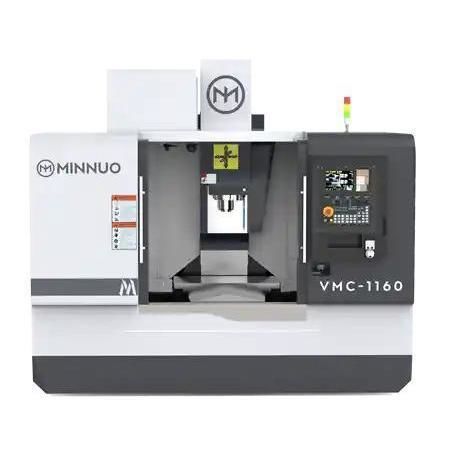

Обрабатывающий центр 3 оси VMC 1160

вертикальныйдля сталидля алюминия

Обзор продукта
VMC 1160 — вертикальный обрабатывающий центр для точной обработки средних по размеру деталей. Ход перемещений: 1100 × 600 × 600 мм. Максимальная нагрузка на стол: 1000 кг. Макс. подача: 10 000 мм/мин. Макс. быстрые перемещения (X/Y/Z): 32/32/30 м/мин. Подходит для высокоскоростного фрезерования форм, плит, кронштейнов и оснований приспособлений на разных материалах.

Ключевые особенности

• Ходы 1100×600×600 мм — размещает средние детали, например полости форм и основания приспособлений.
• Высокая скорость перемещений — до 32/32/30 м/мин для сокращения холостых перемещений.
• Макс. подача 10 000 мм/мин — поддерживает быстрое черновое и тонкое финишное фрезерование алюминия и стали.
• Тяжёлый чугунный корпус (Meehanite) — улучшает демпфирование вибраций и стабильность резания.
• Опции ATC (обычно дисковый магазин на 24 инструмента) — обеспечивают автоматизацию многопроходных операций.

Детали машины (фрагмент)

• Ход осей X/Y/Z: 1100 × 600 × 600 мм
• Макс. скорость подачи X/Y/Z: 10 000 мм/мин
• Макс. быстрые перемещения X/Y/Z: 32/32/30 м/мин

Рекомендуемые конфигурации

• Шпиндель: высокоточные шпиндели (SKF, NSK), опция центрального охлаждения.
• Система подачи: серводвигатели, линейные направляющие, шарико-винтовые пары.
• Система охлаждения: центробежные или вибрационные насосы, водорастворимая или масляная СОЖ.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi.
• Инструментальная система: карусельный, цепной или линейный сменщик инструментов.
• Измерение и мониторинг: линейные шкалы Heidenhain, обнаружение обрыва инструмента, датчики Renishaw OMP60/TS27R.
• Дополнительно: конвейер стружки, сборщик масляного тумана, масляный охладитель, бак охлаждающей воды, интеграция с многоосевым роботом.

Пример применения

• Клиент: поставщик прецизионных приспособлений (Южная Корея).
• Обрабатываемое изделие: основание приспособления из стали и алюминия, 980 × 580 мм.
• Конфигурация: VMC 1160 со шпинделем 8000 об/мин, 30T ATC, контроллер FANUC.
• Результаты: высокоскоростное фрезерование поверхности, контурная обработка и нарезание резьбы за одну установку; шероховатость поверхности Ra ≤ 1.2 μm; размерная стабильность ±0.007 мм.

Характеристики продукта (выборочно)
Размер стола | ед. | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Макс. нагрузка стола | кг | 350 | 500 | 600 | 1000 | 900 | 1500
Ход X/Y/Z | мм | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Расстояние центр шпинделя-колонна | мм | 476 | 590 | 580 | 650 | 752 | 871
Расстояние торец шпинделя-поверхность стола | мм | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Макс. скорость подачи | мм/мин | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Макс. быстрые перемещения | м/мин | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Скорость шпинделя | об/мин | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Конус шпинделя | тип | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Мощность двигателя шпинделя | кВт | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
Точность повторного позиционирования | мм | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
Магазин инструментов | тип | Bucket/Disc | Disc (разные) (VMC1160 использует дисковый вариант)
Ёмкость инструмента | | 16T/16T | 24T | 24T | 24T | 24T | 24T
Макс. масса инструмента | кг | 7 | 8 | 8 | 8 | 8 | 15
Габариты станка (Д×Ш×В) | мм | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
Масса нетто (ок.) | кг | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

Технические характеристики

• Модель: VMC 1160 (серия VMC)
• Ходы (X×Y×Z): 1100 × 600 × 600 мм
• Макс. нагрузка стола: 1000 кг
• Макс. скорость подачи: 10 000 мм/мин
• Макс. быстрые перемещения (X/Y/Z): 32/32/30 м/мин
• Скорость шпинделя (стандарт): 8 000 об/мин
• Конус шпинделя: BT40 (в зависимости от опций)
• Мощность двигателя шпинделя: до 11/15 кВт (в зависимости от конфигурации)
• Магазин инструментов: дисковый тип, типично 24 инструмента
• Точность повторяемости: тип. ±0.005 мм (VMC1160)
• Габариты станка (Д×Ш×В): прибл. 3100 × 2490 × 2380 мм
• Масса нетто (прибл.): 7000 кг
• Конструкция: каркас из Meehanite-чугунa для высокой жёсткости при высокоскоростном фрезеровании
