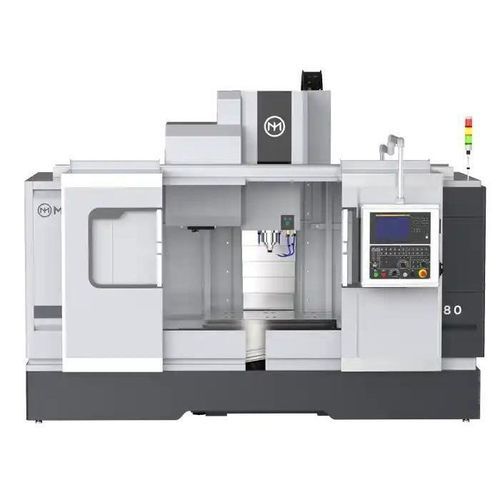

Обрабатывающий центр 3 оси VMC 1580

вертикальныйдля сталидля алюминия

Обзор
VMC 1580 — высокоскоростной вертикальный CNC-обрабатывающий центр, разработанный для обработки средних и крупных деталей. Ходы X/Y/Z составляют 1500 × 800 × 700 мм; машина подходит для обработки больших штампов, конструкционных плит, алюминиевых рам и машинных деталей. Высокие скорости подачи и быстрые перемещения сокращают время без резания в производстве.

Ключевые показатели производительности

• Быстрое перемещение: 20 м/мин (X/Y), 16 м/мин (Z)
• Макс. скорость подачи: 10 000 mm/min
• Стол и опоры рассчитаны на крупные заготовки и тяжелые оснастки

Основные характеристики

• Большие ходы (1500×800×700 мм): Принимает крупные формы, плитные заготовки и узлы.
• Очень быстрые перемещения: X/Y 20 м/мин · Z 16 м/мин для минимизации холостых перемещений.
• Высокая подачная способность (10 000 mm/min): Эффективное черновое и чистовое фрезерование алюминия, стали и общих конструкционных материалов.
• Тяжёлая чугунная конструкция: Жёсткая станина и колонна поглощают вибрации для улучшения геометрической точности.
• Гибкая система инструмента: Опции автоматической смены инструмента (типично 24–40 мест) для многоступенчатой обработки в одной установке.

Рекомендуемые конфигурации

• Шпиндельная система: Прецизионные шпиндели (SKF, NSK), опции шпинделя с центральным охлаждением.
• Система подачи: Серводвигатели или шаговые моторы, линейные направляющие и шарико-винтовые передачи.
• Система охлаждения: Центробежный или вибрационный насос; совместима с водорастворимыми и масляными СОЖ.
• CNC-контроллер: Совместим с FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.
• Измерение и мониторинг: Линейные шкалы Heidenhain, зонды Renishaw (OMP60/TS27R), опции обнаружения поломки инструмента.
• Другие опции: Транспортёр стружки, маслоаэрозольный фильтр, масляный охладитель, бак СОЖ, многоосевой роботизированный манипулятор.

Пример применения

• Деталь: Основание формы из алюминиевого сплава 1420 × 780 × 90 мм.
• Конфигурация: VMC 1580 со шпинделем 10 000 об/мин, 30T ATC, контроллер Siemens.
• Результаты: Черновая и чистовая обработка в одной установке; шероховатость поверхности Ra ≤ 1,2 μm; плоскостность в пределах 0,01 мм; сокращение времени цикла примерно на 27% и уменьшение ручной доводки.

Характеристики изделия (выборка)

• Размер стола: 1700×800 мм
• Макс. нагрузка на стол: 1500 кг
• Ходы X/Y/Z: 1500 × 800 × 700 мм
• Расстояние от центра шпинделя до колонны: 871 мм
• Расстояние от торца шпинделя до поверхности стола: 150–900 мм
• Макс. скорость подачи: 10 000 mm/min
• Макс. быстрое перемещение: 20 / 20 / 16 m/min
• Скорость шпинделя: 6000 r/min (VMC1580)
• Конус шпинделя: BT50
• Мощность шпинделя: 15/18 kW
• Мощность сервомоторов осей X/Y/Z: 4,5/4,5/4,5 kW
• Тип направляющих: Two lines and one hard guide
• Т-образные пазы: 5-22×145 mm
• Повторная точность позиционирования: ±0,005 мм
• Магазин инструмента: Дисковый тип, типично 24 позиции (настраиваемый)
• Макс. длина инструмента: 300 мм
• Электрическая мощность: 30 kVA
• Габариты (Д×Ш×В): 4260×3545×3200 мм
• Масса нетто (прибл.): 12 000 кг

Технические характеристики

• Модель: VMC 1580
• Ходы X/Y/Z: 1500 × 800 × 700 мм
• Макс. скорость подачи: 10 000 mm/min
• Быстрое перемещение (X/Y/Z): 20 / 20 / 16 m/min
• Скорость шпинделя: 6000 r/min
• Конус шпинделя: BT50
• Мощность шпинделя: 15/18 kW
• Макс. нагрузка на стол: 1500 кг
• Повторная точность позиционирования: ±0,005 мм
• Магазин инструмента: Дисковый тип, типично 24 инструмента (настраиваемый)
• Типичные опции: Heidenhain линейные шкалы, Renishaw зонды, транспортёр стружки, маслоаэрозольный фильтр, бак СОЖ
