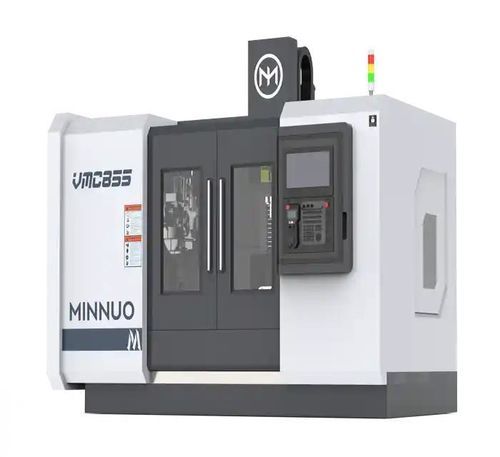

Обрабатывающий центр ЧПУ 3 оси VMC855

вертикальныйдля фрезерованиядля нарезания резьбы

Обзор продукта
VMC855 — вертикальный обрабатывающий центр с ЧПУ, разработанный для высокоточной обработки средних по размеру деталей и пресс-форм. Поддерживает фрезерование, сверление, нарезание резьбы и растачивание, имеет большой ход и жесткую конструкцию для стабильных результатов в производстве.

Ключевые особенности

• Большой ход: X 800 мм, Y 550 мм, Z 550 мм — подходит для средних деталей и пресс-форм.
• Высокоскоростная обработка: максимальная подача 10 000 мм/мин и быстрый ход до 32 м/мин для эффективных циклов.
• Универсальность операций: фрезерование, сверление, нарезание резьбы, растачивание и многопроцессная обработка.
• Точность: повторная позиционируемость ±0,004 мм для строгих допусков при черновой и чистовой обработке.
• Стабильная конструкция: жесткая станина для обработки крупных/тяжелых деталей при сохранении точности.

Рекомендуемые конфигурации

• Шпиндельная система: высокоточныe шпиндели (SKF, NSK), опция шпинделя с центральным охлаждением.
• Система подачи: варианты сервопривода или шагового двигателя; линейные направляющие и шарико-винтовые пары.
• Система охлаждения: центробежный или вибрационный насос; охлаждающие жидкости на водной или масляной основе.
• ЧПУ: совместим с FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.
• Инструментальная система: дисковые, цепные или линейные магазины инструментов.
• Измерение и мониторинг: линейные шкалы Heidenhain; зонды Renishaw OMP60/TS27R; системы контроля обрыва инструмента.
• Другие опции: конвейер стружки, сборщик масляного тумана, охладитель масла, бак охлаждающей воды, многоосный робот-манипулятор.

Пример применения

• Клиент: производитель автомобильных деталей (Япония).
• Обрабатываемые детали: точные детали двигателя и трансмиссии.
• Результаты: достигнуты строгие допуски (±0,005 мм), улучшена шероховатость поверхности, сокращены циклы, повышена повторяемость и производительность.

Технические характеристики (фрагмент для VMC855)
Specifications | единица | VMC855
Размер стола | mm | 1000×550
Макс. нагрузка на стол | kg | 500
Ход X/Y/Z | mm | 800×550×550
Расстояние между центром шпинделя и колонной | mm | 590
Расстояние между торцом шпинделя и поверхностью стола | mm | 120-670
Макс. скорость подачи X/Y/Z | mm/min | 10000
Макс. быстрый ход X/Y/Z | m/min | 32/32/30
Скорость шпинделя | об/мин | 8000
Конус шпинделя | тип | BT40
Мощность шпинделя | kW | 7.5/11
Мощность серводвигателей X/Y/Z | kW | 3.9/3.9/3.6
Тип направляющих | - | rails
Повторяемая точность позиционирования | mm | ±0.004
Инструментальный магазин | - | Диск (сменщик)
Вместимость инструментов | - | 24T
Макс. вес инструмента | kg | 8
Макс. длина инструмента | mm | 300
Электрическая мощность | kVA | 15
Габариты станка (L×W×H) | mm | 2600×2380×2700
Масса нетто (примерно) | kg | 5000

Технические данные

• Модель: VMC855
• Ход X/Y/Z: 800 × 550 × 550 мм
• Размер стола: 1000 × 550 мм
• Макс. нагрузка на стол: 500 кг
• Макс. скорость подачи (X/Y/Z): 10 000 мм/мин
• Макс. быстрый ход (X/Y/Z): 32/32/30 м/мин
• Скорость шпинделя: 8000 об/мин
• Конус шпинделя: BT40
• Мощность шпинделя: 7.5/11 кВт
• Мощность серводвигателей X/Y/Z: 3.9/3.9/3.6 кВт
• Повторяемая точность: ±0,004 мм
• Вместимость инструментов: 24 инструмента (диск)
• Макс. вес инструмента: 8 кг
• Габариты станка (L×W×H): 2600×2380×2700 мм
• Масса нетто прибл.: 5000 кг
