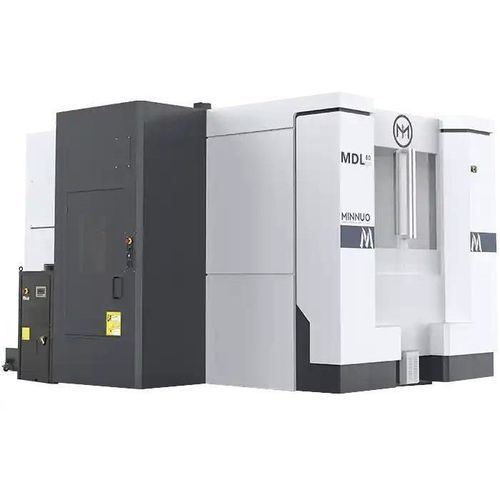

Обрабатывающий центр 5 осей MDL series

горизонтальныйдля сталидля алюминия

Обзор продукта
Серия MDL — это горизонтальный обрабатывающий центр высокой точности, предназначенный для высокообъемной и жесткой резки. Ходы осей составляют типично 1000 мм (X) × 800 мм (Y) × 630 мм (Z), бесступенчатые частоты шпинделя от 50 до 6000 об/мин, скорость подачи осей до 10 000 мм/мин — подходит для автомобильной промышленности, тяжёлого машиностроения и производства гидравлических компонентов.

Ключевые особенности

• Горизонтальная компоновка для многогранной обработки: Позволяет обрабатывать несколько граней детали в одной установке — оптимально для коробчатых или параллелепипедных деталей.
• Ход X/Y/Z: 1000/800/630 мм — обеспечивает обработку средних и крупных деталей сложной геометрии с точными допусками.
• Бесступенчатая скорость шпинделя (50–6000 об/мин): Широкий диапазон для черновой и чистовой обработки чугуна, алюминия и легированных сталей.
• Быстрая подача (до 10 000 мм/мин): Обеспечивает быстрые перемещения осей и сокращает холостые ходы для повышения производительности.
• Высоконагруженный поворотный стол (опция): Поддерживает тяжёлые детали или оснастку с индексированием для четырёхсторонней обработки.

Рекомендуемые конфигурации

• Рабочий стол: Горизонтальный поворотный стол, система с двойными палетами, высокоточный поворотный стол (оси B + C).
• Шпиндель: Высокоточный шпиндель, водоохлаждаемый шпиндель, высокомоментный шпиндель.
• Система охлаждения: Внутреннее охлаждение, система высокого давления, система смазочно-охлаждающей эмульсии (туман).
• Автоматизация: Система автоматической смены инструментов (ATC), система автоматического измерения инструмента (ATMS), система автоматической загрузки/разгрузки.
• Система ЧПУ: Высокопроизводительные CNC-системы (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.).
• Гарантия точности: Лазерный интерферометр, система температурной компенсации, обратная связь по линейной шкале, энкодерная система.
• Приводная система: Серводвигатель высокой нагрузки, высокоскоростной серводвигатель.
• Безопасность и защита: Полный защитный кожух, система аварийной остановки.

Пример применения

• Клиент: Производитель гидравличесных насосов (Южная Америка).
• Деталь: Корпус насоса из чугуна с внутренними и внешними точными поверхностями.
• Конфигурация: MDL с CNC поворотным столом 4-й оси, 40-поз. ATC, шпиндель BT50, контроллер FANUC.
• Результаты: Выполнена 4-гранная обработка за одну установку, включая расточку, нарезание резьбы и пазы. Достигнута размерная точность ±0.008 мм; время цикла сокращено на 34% по сравнению с вертикальным центром, требующим многократных перевязок.

Технические характеристики продукта
Specifications | Unit | MDL50 | MDL63 | MDL63A
X/Y/Z axis travel | m | 800/800/630 (Inline spindles) / 800/800/610 (electric spindle) | 800/800/630 (Inline spindles) / 800/800/600 (electric spindle) | 1000/800/630
X/Y/Z axis Max. rapid traverse | m/min | 54 | 40 | 40
X/Y/Z axis feed speed | mm/min | 1~10000 | 1~10000 | 1~10000
Spindle speed | rpm | 50~10000 (Inline spindlesⅠ) / 50~5000 (Inline spindlesⅠ) / 50~18000 (electric spindle) | 50~6000 (Inline spindles) / 50~12000 (electric spindle) | 50~6000 (Inline spindles)
Spindle taper | mm | HSK63A | HSK100A | HSK100A
Spindle diameter | / | φ80 | φ100 | φ100
Transmission type | / | Stepless | / | /
Spindle motor power | kW | 15/18.5 (Inline spindles) / 25/35 (electric spindle) | 22/26 (Inline spindles) / 25/55 (electric spindle) | 22/26
Spindle lubrication | / | Oil and grease lubrication (Inline spindles) / Oil-air lubrication (electric spindle) | Oil and grease lubrication (Inline spindles) / Oil-air lubrication (electric spindle) | Oil and grease lubrication
Tool capacity | / | 24 | 28 | 28
Tool selection | / | Randomization | Randomization | Randomization
Tool change time | s | 7 (cut-cut) 1.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool)
Max. tool diameter | mm | φ75 (empty space: φ150) | φ110 (empty space: φ230) | φ110 (empty space: φ230)
Max. tool length | mm | 360 | 390 | 390
Max. tool weight | kg | 8 | 20 | 20
Positioning Accuracy | mm | 0.008 | 0.008 | 0.008
Repeat positioning accuracy | mm | 0.004 | 0.004 | 0.004
Machine dimensions (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Net weight | kg | 9000 | 11000 | 12000
CNC system | / | FANUC 31i | FANUC 31i | FANUC 31i

Технические особенности

• Ход X/Y/Z (типичная модель MDL): 1000 / 800 / 630 мм.
• Диапазон скорости шпинделя (типично): 50–6000 об/мин (зависит от варианта и типа шпинделя).
• Макс. скорость подачи осей: до 10 000 мм/мин.
• Инструментальный магазин: 24–28 инструментов (в зависимости от модели).
• Опции крепления шпинделя: HSK63A, HSK100A в зависимости от модели.
• Точность позиционирования: 0.008 мм; повторяемость: 0.004 мм.
• Рекомендуемый CNC-контроллер: FANUC 31i (распространённая опция для вариантов MDL).
