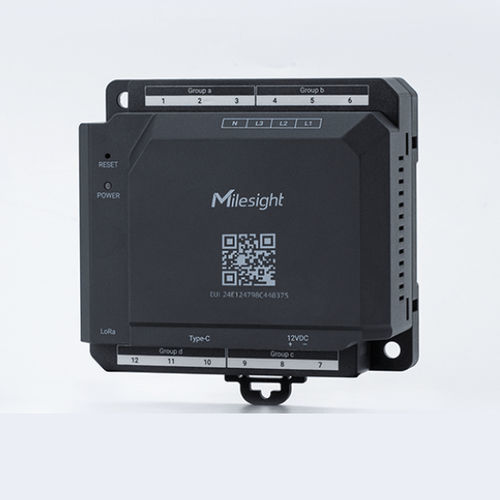

Прибор для измерения мощности счетчик активной энергии CTH01

с анализатором качества мощности и гармоникэффективная мощностьактивная мощность

Обзор
CTH01 — 12-канальный LoRaWAN® концентратор для мониторинга электроэнергии, созданный для контроля нескольких цепей. Оснащён неинвазивным измерением напряжения и промышленной аналитикой для помощи коммерческим и промышленным объектам в снижении затрат и оптимизации эффективности.

Ключевые возможности

• 12-канальный хаб: контролирует до 4 трёхфазных цепей или 12 однофазных цепей в одном компактном устройстве.
• Неинвазивное измерение напряжения: магнитные прищепные зонды для измерения напряжения (без необходимости подключения к клеммам или снятия изоляции).
• Гибкие входы тока: поддержка разъёмных трансформаторов тока (CT) и катушек Роговского; гибридная поддержка CT и Роговского в одном хабе.
• Высокоскоростная дискретизация и продвинутая аналитика: частота дискретизации до 6–8 кГц для фиксации гармоник, дисбаланса напряжения и аномалий коэффициента мощности для профессиональной диагностики.
• Съёмные RJ11 порты для CT для быстрой установки plug-and-play.
• Беспроводная конфигурация по Bluetooth через приложение Toolbox для безопасной настройки и ввода в эксплуатацию на расстоянии без доступа к щиту.
• Удалённая калибровка направления для исправления ошибок полярности CT программно и избежания дорогостоящих выездов на объект.
• LED-индикатор статуса/тревоги для мгновенной визуальной оценки.
• Компактные габариты и несколько вариантов крепления: монтаж на DIN-35 рейку и опциональное магнитное крепление для шкафов с ограниченным пространством.

Развертывание и совместимость

• Безостановочная, неинвазивная установка: защёлкните напряженные зонды на винты выключателей и зажмите разъёмные CT вокруг проводников без разреза кабелей и прерывания питания.
• Поддержка смешанных конфигураций цепей: трёхфазные (L1–L3 с нейтралью или без), однофазные (L с нейтралью) или смешанные конфигурации в одном хабе.
• Диапазоны тока: стандартно до 1000 A на канал; настраиваемый до 4000 A (поддержка подключений CT / Rogowski по RJ11).
• RJ11 порты plug-and-play и USB Type-C порт для подключения внешнего/кабельного температурного датчика.

Подключение и управление

• Беспроводная передача LoRaWAN® с поддержкой нескольких региональных диапазонов (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4).
• Антенна: 1 × внешнее SMB (female) соединение.
• РФ характеристики: выходная мощность до 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz); чувствительность до -137 dBm; поддержка OTAA и ABP, работа в классе C.
• Онбординг устройств и удалённое управление через платформу Milesight IoT и приложение Bluetooth Toolbox; поддержка локального хранения данных и тревог.

Промышленная аналитика и хранение

• Измерения: RMS напряжение и ток, коэффициент мощности, активная/реактивная/полная мощность, импорт/экспорт активной/реактивной/полной энергии, трёхфазный дисбаланс напряжения, THDv и THDi.
• Высокоскоростная диагностика: обнаружение гармоник, определение дисбаланса напряжения, аномалии коэффициента мощности для предиктивного обслуживания.
• Локальное хранение и тревоги: локальное хранение данных (например: тысячи записей и сотни/тысячи тревог), пороговые/вне диапазона/отказ питания тревоги и до 12 месяцев агрегированных энергетических статистик (в зависимости от платформы).

Сценарии использования

• Мониторинг и экономия энергии для крупных коммерческих объектов (выявление простаивающих нагрузок и "тёмных" потерь энергии).
• Коммерческое распределение затрат и субучёт по арендаторам/зонам для офисов, ритейла и коворкингов.
• Промышленное предиктивное обслуживание за счёт фиксации ранних признаков нагрузки на оборудование (гармоники, дисбаланс).
• Мониторинг солнечной энергии и микросетей: отслеживание импорта и экспорта энергии для оптимизации собственного потребления.

Технические характеристики

• Модель: CTH01
• Каналы: 12 каналов тока (поддерживает 4 трёхфазных или 12 однофазных цепей)
• Параметры измерения: RMS напряжение и ток; коэффициент мощности; активная/реактивная/полная мощность; активная/реактивная/полная энергия (импорт/экспорт); трёхфазный дисбаланс напряжения; THDv и THDi
• Частота дискретизации: 6–8 kHz
• Рабочая частота: 50–60 Hz
• Точность: активная энергия ±1% (IEC 62053-21); реактивная энергия ±2% (IEC 62053-23)
• Диапазон измерения напряжения: 100–500 V AC; точность измерения ±1%
• Максимальное напряжение: N–L 290 Vrms; L–L 500 Vrms
• Конфигурация цепей напряжения: трёхфазная (L1–L3 с/без нейтрали), однофазная (L с нейтралью), смешанная
• Диапазон тока: до 1000 A (настраивается до 4000 A)
• Интерфейс тока: RJ11 (plug-and-play)
• Порты: 12 × каналов тока
• USB: 1 × USB Type‑C для подключения кабельного температурного датчика
• LED индикатор: 1 × индикатор состояния/тревоги
• Кнопка: 1 × кнопка сброса
• Питание: 12 V DC (±10%)
• Потребление: макс. 5.8 W
• Изоляционное напряжение: 4 kV AC (r.m.s) (1 mA / 1 min)
• Степень загрязнения: 2; категория перенапряжения: II
• Максимальная высота над уровнем моря: 2000 m
• Температура эксплуатации: -20 °C до 70 °C (-4 °F до 158 °F)
• Относительная влажность: ≤95% (без конденсации)
• Степень защиты: IP30
• Корпус: ABS+PC (UL94 V0), Starlight Grey
• Габариты: 49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• Вес: 163 g
• Установка: монтаж на DIN-35 рейку, магнитное крепление (опционально)
• Беспроводной протокол: LoRaWAN®
• Разъем антенны: 1 × 50 Ω SMB (female) внешний разъем
• Поддерживаемые RF диапазоны: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Tx мощность (типичная): 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Чувствительность: -137 dBm
• Режим: OTAA / ABP (Class C)
• Данные & функции на устройстве: локальное хранилище данных (десятки тысяч записей), журнал тревог (тысячи), 12 месяцев энергетической статистики (зависит от платформы), пороговые/вне диапазона/сбой питания тревоги
• Стандарты & одобрения: ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC; Экологичность: RoHS
