Концентратор датчиков LoRaWAN UC50 series

NB-IoTс интерфейсом RS-485ModBUS RTU

Обзор

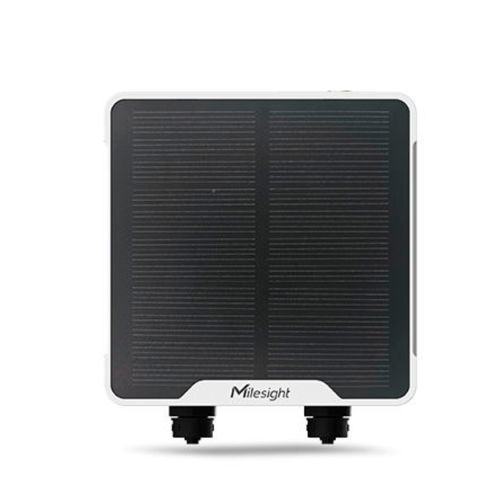

Серия UC50x — полевой многоинтерфейсный контроллер для подключения и управления промышленными и экологическими датчиками в суровых наружных условиях. Поддерживает GPIO, аналоговые входы, RS232/RS485, SDI‑12, имеет корпус IP68, разнообразные варианты питания (аккумулятор, солнечная батарея, DC) и быструю настройку по NFC. Устройство обеспечивает локальное хранение, повторную передачу и интеграцию с облачными платформами для надежного сбора данных и трассируемости.

Ключевые особенности

• Широкий набор промышленных интерфейсов: GPIO, AI (аналоговый вход), RS232/RS485, SDI‑12
• Поддержка SDI‑12 для приборов мониторинга окружающей среды (погода, гидрология, сельское хозяйство)
• Варианты с внутренней и дополнительной внешней антенной (внешняя антенна доступна для версий LoRaWAN®)
• Корпус IP68 и разъём M12 для защиты от воды, коррозии и вибраций
• Гибкие варианты питания: перезаряжаемые или сменные батареи, опциональная солнечная панель, DC‑вход
• Отчёты по порогам и изменениям, оповещения и накопительное отчётность для экономии энергии (сотовые версии)
• Простая настройка через NFC (мобильное приложение ToolBox) и консоль USB Type‑C
• Повторная передача и локальное хранение данных для надёжной доставки и трассируемости

Интерфейсы и ввод/вывод

• GPIO: 2 × GPIO, программно конфигурируемые как цифровой вход/выход или счётчик импульсов (рекомендуемая частота ≤ 4000 Гц)
• Аналоговые входы: 2 × 12‑бит, переключаемый диапазон 4–20 mA или 0–10 V; встроенное преобразование в физические величины
• Серийный порт: 1 × RS232 или RS485 (переключение программно), скорость 1200–115200, режим прозрачной передачи и Modbus RTU (RS485)
• SDI‑12: 1 × SDI‑12 (v1.4), прозрачный режим для датчиков окружающей среды
• Питание для периферии: 2 × 3.3 V и 2 × переключаемые 5/9/12 V (настраиваемое время включения)

Беспроводные и сетевые опции

• Версия LoRaWAN®: поддержка множества региональных диапазонов (CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923), OTAA/ABP; UC501: Классы A/C, UC502: Класс A
• Сотовые версии (NB‑IoT / Cat M): мультидиапазонные опции с поддержкой TCP/UDP/MQTT и накопительной отчётности для экономии энергии

Защищённость и установка

• Степень защиты: IP68 (тестирование 1 м глубины в течение 7 дней)
• Разъём: M12 A‑coded male для полевых подключений
• Монтаж: настенный или на опору; внутренняя и опциональная внешняя антенна (SMA‑разъём для EA‑версии)

Питание и хранение

• Пример UC501: 2 × 2550 mAh ICR18650 перезаряжаемые аккумуляторы; опциональная встроенная солнечная панель (6 V, 1.7 W); DC 5–24 V через M12
• Пример UC502: 3 × 9000 mAh сменные батареи ER26500; DC 5–24 V через M12
• Хранение данных: LoRaWAN® до ≈600 записей; LTE/сотовые версии до ≈10 000 записей; локальные записи сохраняются для трассируемости

Надёжность и облако

• Поддержка повторной передачи и накопительной отчётности для повышения надёжности доставки и снижения затрат на передачу
• Интеграция с облачными платформами для визуализации, оповещений, плановых отчётов и удалённого управления

Настройка и эксплуатация

• Методы настройки: NFC (мобильное приложение ToolBox), USB Type‑C консоль и downlink LoRaWAN®
• Пример NFC‑процесса: установить ToolBox → включить NFC и приложить телефон к устройству → подтвердить учётные данные → применить конфигурацию

Типичные применения

• Снятие показаний счётчиков (счёт импульсов для газа/воды/электричества) через GPIO
• Мониторинг окружающей среды и сбор данных через SDI‑12 и аналоговые входы
• Конверсия Modbus в LoRaWAN® для интеграции последовательных полевых устройств
• Измерение уровня воды, метеостанции, сельскохозяйственные датчики, HVAC/энергоменеджмент и прочие IIoT‑решения

Технические характеристики

• Модель / серия: UC50x (варианты UC501, UC502)
• Беспроводная связь (LoRaWAN®): поддерживаемые диапазоны CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923; пример Tx 16 dBm @868 MHz; чувствительность ≈ −137 dBm @300 bps; OTAA/ABP
• Сотовая связь: Cat M1 / NB2 мультидиапазон; протоколы TCP/UDP/MQTT/AWS; накопительная отчётность
• Интерфейсы: 2 × M12 A‑coded; 2 × GPIO; 1 × RS232/RS485; 2 × AI (12‑бит); 1 × SDI‑12 (v1.4)
• Выходы питания: 2 × 3.3 V; 2 × 5/9/12 V переключаемые
• Питание: UC501 — 2 × 2550 mAh ICR18650 + опциональная солнечная панель; UC502 — 3 × 9000 mAh ER26500; DC 5–24 V
• Хранение: LoRaWAN® ≈600 записей; сотовые ≈600–10 000 записей
• Повторная передача: поддерживается
• Рабочая температура: UC501 −20 °C … 60 °C; UC502 −30 °C … 70 °C
• Относительная влажность: 0–95% без конденсации
• Степень защиты: IP68
• Габариты: 116 × 116 × 45.5 мм (без разъёмов)
• Установка: настенный или на опору; USB Type‑C для консоли; индикаторы LED и внутренняя кнопка
• Продвинутые функции: пороговые/изменяющиеся тревоги, мультикаст (только UC501), накопительное отчётность, NFC‑настройка
• Сертификации: CE, FCC, ISED (пример); экологические: RoHS
