Cчетчик перевозок людей VS360

цифроваяинфракраснаябеспроводная

Обзор

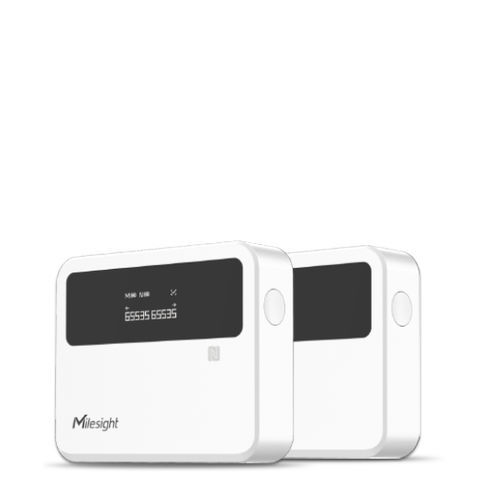

VS360 — датчик подсчёта людей на основе инфракрасной размыкающей балки (IR Breakbeam), работающий парой передатчик/приёмник. Он формирует невидимый инфракрасный луч для фиксации переходов и обеспечивает анонимный, ориентированный на конфиденциальность подсчёт на входах, в коридорах, pop-up магазинах и на эскалаторах. Устройство питается от батарей и поддерживает беспроводное развертывание по LoRaWAN® и Milesight D2D для энергоэффективной передачи данных на дальние расстояния.

Ключевые функции

• Двусторонний подсчёт (вход / выход)
• Детекция размыкающей инфракрасной балки — без визуальной съемки, сохранение анонимности
• Стабильная работа при слабом освещении и изменениях температуры
• Практичная точность и экономичность (до ~80% при одиночном потоке)
• Анонимность обнаружения, соответствие GDPR — персональные данные не собираются
• Длительное время работы от батарей (типично до ~3 лет; мастер ≈ 3–4 года в зависимости от SF/интервала отчёта)
• Беспроводное развертывание через LoRaWAN® и Milesight D2D для лёгкой интеграции
• NFC-настройка через мобильное приложение Milesight ToolBox для ввода в эксплуатацию на объекте
• Компактный корпус и несколько вариантов установки (скотч 3M, винты, боковой монтаж)

Принцип работы
VS360 работает в парной конфигурации: передатчик и приёмник создают невидимую инфракрасную «ленточку». При пересечении ленты происходит её размыкание, фиксируется событие прохода. Сравнивая сигналы пары, система определяет направление (вход/выход) для двустороннего подсчёта.

NFC-настройка (на месте)

• Установите мобильное приложение Milesight ToolBox на совместимый телефон.
• Включите NFC на телефоне, запустите ToolBox и приклоните телефон к мастер-устройству.
• Проверьте аутентификацию в приложении и настройте параметры (вкл/выкл, интервал отчёта, режимы работы).

Применение
Типичные сценарии развертывания:

• Входы в переговорные комнаты
• Коридоры и узкие проходы
• Эскалаторы
• Pop-up магазины и временные торговые точки

Развертывание и монтаж
Разработан для быстрого беспроводного монтажа: настенный крепёж с помощью 3M-скотча или винтов, либо боковой монтаж, если потолочный монтаж невозможен. NFC позволяет выполнять ввод в эксплуатацию и менять параметры без вскрытия корпуса.

Замечания по производительности

• Точность подсчёта: до ~80% при одиночном потоке; боковое движение может снижать точность.
• Рекомендуемая высота установки и зона детекции зависят от планировки объекта (см. спецификации).
• Для лучшего результата избегайте прямого солнечного света и сильных отражающих поверхностей в зоне детекции.

Технические характеристики

• Технология: IR Breakbeam
• Модель: VS360
• Высота установки: 0.7 m – 1.2 m
• Диапазон детекции: 1.2 m – 3 m
• Двусторонний подсчёт: Поддерживается
• Протокол: LoRaWAN®, Milesight D2D
• Частотные диапазоны: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Выходная мощность Tx: 16 dBm (868 MHz) / 19 dBm (470 MHz) / 22 dBm (915 MHz)
• Чувствительность: -137 dBm
• Режимы: OTAA / ABP Class A
• Дисплей: 1 × OLED (мастер)
• LED: 1 × индикатор (узел)
• Кнопки: питание на обоих устройствах; внутренний сброс на мастере
• Питание: 2 × сменные батареи ER14505 2700 mAh Li-SOCl2 на устройство
• Время работы от батареи (типичное): мастер ≈ 3–4 года (в зависимости от SF/интервала); узел ≈ 3–4 года (в зависимости от нагрузки)
• Температура эксплуатации: -20 °C до 50 °C
• Относительная влажность: 0%–95% (без конденсации)
• Класс защиты: IP30
• Габариты: 76 × 62 × 20 mm
• Материал и цвет: ПК, огнестойкий; белый (чёрный по запросу)
• Вес: мастер 88,4 г (с батареями) / 53 г (без); узел 85 г / 49,6 г
• Установка: настенный монтаж с 3M-скотчем или винтами; боковой монтаж поддерживается
• ПО/Функции: NFC-конфигурация через мобильное приложение, режим гибернации, локальное хранилище (~1 000 записей), повторная передача данных, поддержка Milesight D2D контроллера
• Сертификации: CE, FCC
