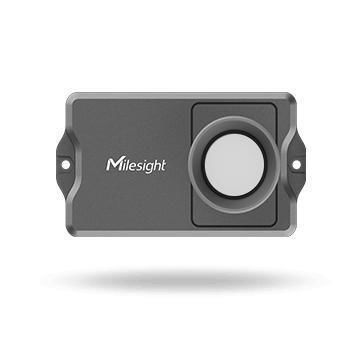

Ультразвуковой датчик расстояния EM400-UDL

NB-IoTLoRaWANбеспроводной

Обзор

EM400-UDL — ультразвуковой датчик расстояния/уровня (серия EM400) для профессиональных полевых применений. Обеспечивает бесконтактные измерения с миллиметровым разрешением и доступен в версиях LoRaWAN® и NB‑IoT/Cat M, в исполнениях Standard и Pro с различными зондами для разных диапазонов и точностей.

Ключевые преимущества

• Доступен в версиях LoRaWAN®, NB‑IoT и Cat M для широкого спектра сценариев
• Варианты Standard и Pro с несколькими опциями зондов для разных диапазонов и точностей
• Бесконтактное ультразвуковое измерение для бесконтактного, неконтаминирующего контроля жидкостей/уровня/расстояния
• Встроенный температурный датчик (NTC) и 3‑осевой акселерометр для мониторинга наклона/положения
• Корпус IP67 и конформное покрытие платы для работы в суровых условиях
• Длительное время работы от батарей с возможностью замены

Беспроводные версии / Подключение

• Версия LoRaWAN®: поддержка многорегиональных частот (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923). OTAA / ABP Class A; очень низкое энергопотребление и большая дальность.
• Версия NB‑IoT / Cat M: поддерживает диапазоны Cat M1 и Cat NB2; режимы работы: TCP / UDP / MQTT / AWS. В сотовых версиях доступен GNSS для позиционирования (широта/долгота).

Бесконтактное измерение расстояния

EM400-UDL использует ультразвуковой зонд для бесконтактного определения расстояния, благодаря чему зонд не контактирует с измеряемой средой и не загрязняется. И Standard, и Pro обеспечивают миллиметровое разрешение и точность в соответствии с выбранным зондом.

Несколько версий и зондов

Доступны исполнения Standard и Pro с вариантами зондов (например: C050 / C100 для Standard; W050 / W100 для Pro), покрывающими диапазоны от малых до больших в зависимости от задач.

Мониторинг температуры и наклона

• Мониторинг наклона: встроенный 3‑осевой акселерометр сообщает ориентацию устройства и может генерировать тревогу при изменении угла установки.
• Мониторинг температуры: внутренний термистор NTC для контроля температуры окружающей среды/устройства и оповещений при резких изменениях.

Долговечность и защита

Корпус IP67 (ABS + PC UL94 V0) и конформное покрытие платы обеспечивают защиту от пыли/влаги и повышенную стойкость к влажности и загрязнениям, что подходит для уличных и промышленных установок.

Применения

• Мониторинг уровня в баках/резервуарах
• Мониторинг расширения котлов и промышленные измерения расстояния
• Мониторинг паводков и уровней воды
• Удалённый мониторинг жидкостей в промышленных и муниципальных системах

Управление устройством и конфигурация

• Настройка по NFC и мобильное приложение ToolBox для ввода в эксплуатацию и изменения параметров без вскрытия корпуса.
• Совместимость с облачными платформами (Milesight IoT Cloud) для визуализации, триггеров, расписаний и оповещений.

Батарея и обслуживание

• Питание от 2 × заменяемых батарей ER26500 Li‑SOCL2 (2 × 9000 mAh).
• Разработан для длительной службы в поле: версия LoRaWAN® > 10 лет при заданных условиях теста; NB‑IoT/Cat M: TCP/UDP ≈ 10 лет, MQTT/AWS ≈ 5 лет (пример профилей передачи).

Технические характеристики

• Бренд: Milesight
• Модель: EM400-UDL (Standard / Pro; примеры зондов: C050, C100, W050, W100)
• Измерение: ультразвук, бесконтактное расстояние/уровень
• Диапазоны (примеры): C050 25–500 см; C100 25–1000 см; W050 30–500 см; W100 50–1000 см
• Точность: Standard пример ±(1 + 0.3% * S) см (S = расстояние) при −15 °C до 60 °C; Pro пример ±1% FS при −30 °C до 65 °C
• Разрешение: 1 мм
• Температурный датчик: −40 °C до 125 °C; разрешение 0.1 °C (NTC)
• Положение/наклон: 3‑осевой акселерометр (Normal / Tilt)
• GNSS: долгота/широта (только для NB‑IoT / Cat M версий)
• LED: 1 внутренний; Кнопка: 1 внутренняя питание/сброс
• Питание: 2 × 9000 mAh ER26500
• Время работы от батарей (ориентир): LoRaWAN® > 10 лет (интервал 10 мин, 25 °C); NB‑IoT/Cat M: TCP/UDP ≈ 10 лет, MQTT/AWS ≈ 5 лет (пример)
• Температура эксплуатации: −30 °C до 70 °C
• Относительная влажность: ≤ 95% (без конденсата)
• Степень защиты: IP67
• Размеры: 118 × 65 × 80 mm
• Корпус: ABS + PC (UL94 V0)
• Цвет: Standard — черно‑серый (C050/C100); Pro — серый (W050/W100)
• Вес: C050 & C100: 252.7 g (включая батареи); W050 & W100: 246.6 g (включая батареи)
• Установка: крепление винтами на плоскую поверхность
• Сертификации: CE, FCC; Экология: RoHS
• ПО/функции: NFC‑конфигурация, накопительная отчётность (NB), калибровка, пороговые тревоги, функции наклона и переключения по дистанции
