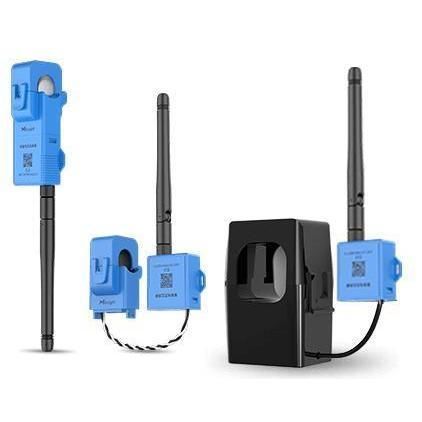

Преобразователь тока с трансформатором CT3 series

с зажимомтрехфазовыйAC

Обзор
Серия CT3xx представляет собой интеллектуальные разъёмные (split-core) зажимные трансформаторы тока LoRaWAN® для неинвазивного измерения тока и мониторинга энергопотребления. Доступны варианты на 300 A, 500 A и 1000 A (CT303 / CT305 / CT310). CT3xx предназначены для мониторинга энерготрендов, субучёта на уровне фаз и обнаружения состояния оборудования в умных зданиях, на промышленных площадках и в коммерческих объектах. Поддерживают самопитание (энергетический harvesting от измеряемого проводника) или внешнее питание 5 V через USB Type-C для низкоточных сценариев.

Ключевые особенности

• Разъёмная (split-core) конструкция зажима для быстрой модернизации без прерывания цепи
• Самопитание от проводника и опциональное внешнее питание 5 V через USB Type-C
• Высокая частота дискретизации до 3.3 kHz для точного измерения RMS тока
• Точность: ±1% (разрешение 1 mA)

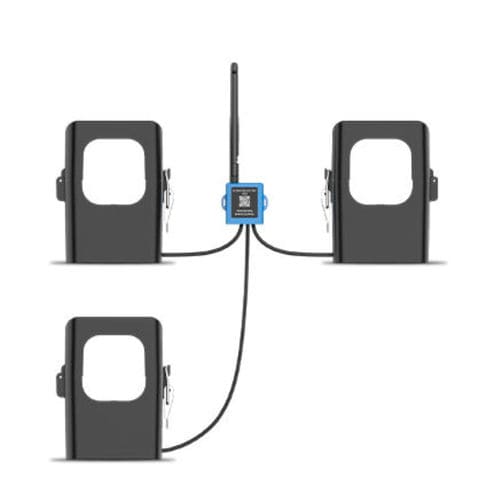

• Поддержка измерения one-to-three (до трёх цепей/объектов)
• Беспроводная передача LoRaWAN® (OTAA/ABP, Class A) с разъёмом SMA 50 Ω
• Низкие пороги запуска и отчётного тока при внешнем питании для надёжного контроля при малых токах
• Настраиваемые пороговые тревоги (перегрузка по току, мин/макс ток, порог по температуре, сигнал низкого напряжения) и поддержка FUOTA

Модели и типичные применения

• CT303 — 300 A, отверстие Ø24 mm: мониторинг на уровне устройства или ответвления (насосы, вентиляторы, AHU, небольшие щиты, крышные системы HVAC, компрессоры, лифты)
• CT305 — 500 A, отверстие Ø36.6 mm: мониторинг зоны или групп средних/крупных устройств (щитки этажей, чиллеры, башни охлаждения, производственные линии, цепи ИБП)
• CT310 — 1000 A, отверстие Ø51 mm: магистральные цепи и крупные электросистемы (главная линия здания, низковольтная сторона трансформатора, крупные чиллеры, зарядка EV, цепи дата-центров)

Беспроводная связь, интеграция и коммуникация

• Протокол: LoRaWAN® (OTAA / ABP, Class A)
• Поддерживаемые частоты: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 (в зависимости от региона)
• Выходная мощность Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Чувствительность приёма: -137 dBm
• Антенна: разъём SMA 50 Ω (центральный контакт: SMA female). Доступны разные варианты антенн (высокий коэффициент, короткая, магнитная)
• Интегрируется со стандартными LoRaWAN шлюзами и распространёнными LNS платформами; возможна трансляция протоколов на уровне шлюза для пересылки в BMS/EMS через Modbus, BACnet, HTTP(S), MQTT(S)

Аварии и мониторинг

• Настраиваемые тревоги по порогам тока (min / max) и мгновенные оповещения при срабатывании
• Авария по перегрузке с визуальной индикацией LED (мигание) для быстрой локальной проверки
• Опциональный внешний датчик температуры провода с тревогой по порогу температуры
• Детекция низкого напряжения для различения отключения питания, плохого контакта или снятия устройства

Установка и механика

• Разъёмная (split-core) зажимная конструкция, подвешивается на проводнике; модуль трансивера крепится кабельными стяжками
• Неинвазивная установка clamp-on — не требуется разрезать цепь или останавливать оборудование
• Длина кабеля (зажим CT до трансивера): 1 м (стандарт)

Типичные сценарии использования

• Трёхфазный мониторинг для заводов, коммерческих зданий, кампусов и энергоёмких объектов
• Мониторинг на уровне оборудования и ветвевых цепей для HVAC, насосов, компрессоров, лифтов и производственных линий
• Отслеживание энерготрендов, накопление А·ч, обнаружение фазного дисбаланса и предиктивное/профилактическое обслуживание

Документы и инструменты
Для технических подробностей предоставляются datasheet и руководство пользователя; доступны декодеры полезной нагрузки и руководства по интеграции для подключения к платформам.

Технические характеристики

• Параметр измерения: RMS ток
• Частота дискретизации: 3,3 kHz
• Рабочая частота: 50–60 Hz
• Точность: ±1%
• Разрешение: 1 mA
• Датчик температуры: 1 × NTC; диапазон -20 °C ~ 100 °C; точность ±1%
• Протокол LoRaWAN®: OTAA / ABP (Class A)
• Антенный разъём: 1 × 50 Ω SMA (центральный контакт: SMA female)
• Региональные частоты: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Tx мощность: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Чувствительность: -137 dBm
• LED: 1 × индикатор состояния/тревоги; Кнопка: 1 × перезагрузка
• Порт: 1 × USB Type-C (питание, конфигурация, консоль или внешний датчик температуры)
• Питание: индуцированная токовая подача (самопитание) или 5 V через USB Type-C
• Изоляционное напряжение: 3 kVac (r.m.s) (1 mA / 1 min)
• Материал и цвет: PBT+PC, синий (UL94 V0)
• Рабочая температура: трансивер -20 °C ~ 70 °C; CT зажим -40 °C ~ 55 °C
• Температура хранения: трансивер -25 °C ~ 80 °C; CT зажим -40 °C ~ 55 °C
• Относительная влажность: ≤ 95% (без конденсации)
• Степень защиты: IP30
• Размеры трансивера: 38 × 34.5 × 16 мм
• Модели / детали зажима и минимальные токи отчёта: CT303 — 300 Arms; отверстие Ø24,2 mm; вторичный 150 mArms; вес зажима ~250 g; мин. ток отчёта: 3 A (1 min) / 2.5 A (10 min); CT305 — 500 Arms; отверстие Ø36,5 mm; вес зажима ~276.75 g; мин.: 5 A (1 min) / 4.5 A (10 min); CT310 — 1000 Arms; отверстие Ø51 mm; вес зажима ~855.55 g; мин.: 10 A (1 min) / 8.5 A (10 min)
• Вес трансивера: ~13.05 g
• Установка: зажим CT подвешивается на проводнике; трансивер крепится стяжками
• Сертификации: CE, FCC, UL508 (при наличии)
