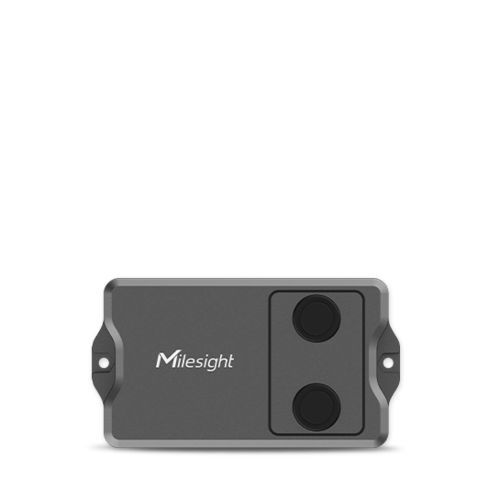

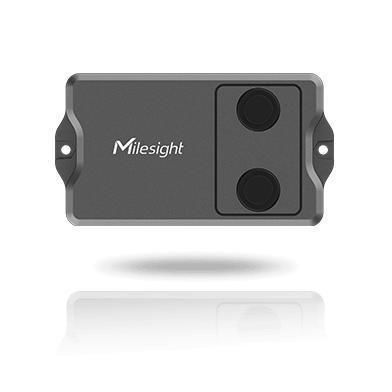

Ультразвуковой датчик расстояния EM400-MUD

NB-IoTLoRaWAN4G

Обзор
EM400‑MUD — универсальный датчик измерения расстояния и уровня из серии EM400, разработанный для таких задач, как умная парковка, интеллектуальный мониторинг мусора и общие сценарии измерения расстояния/уровня. Устройство предоставляет три предустановленных режима работы, заменяемое долговечное питание, прочную защиту от внешних воздействий и варианты подключения LoRaWAN®, NB‑IoT и Cat M1 (GNSS доступен для версий NB‑IoT/Cat M).

Ключевые характеристики

• Три предустановленных режима для быстрого развёртывания: Стандартный режим, Режим парковки (только для версии LoRaWAN®) и Режим контейнера.
• Ультразвуковое определение расстояния с минимальной мёртвой зоной и углом луча 60° для точных измерений расстояния/уровня.
• 3‑в‑1: ультразвуковой датчик расстояния, встроенный 3‑осевой акселерометр и встроенный NTC‑термистор (для контроля положения крышки и обнаружения возгорания).
• Заменяемая батарейная система с многолетней автономной работой (до 10 лет в типичных режимах отчётности).
• Прочный корпус IP67 и конформное покрытие на плате для защиты от влаги и пыли в наружных/жёстких условиях.
• Настройка на месте и включение/выключение через NFC и мобильное приложение для быстрой настройки.
• Доступны версии с разными типами подключения: LoRaWAN®, NB‑IoT и Cat M1 (GNSS для NB‑IoT/Cat M).

Применение

• Умная парковка: обнаружение транспортных средств и отчётность о занятии парковочных мест (режим парковки в версии LoRaWAN®).
• Интеллектуальный мониторинг мусора / контейнеров: определение уровня заполнения, состояние крышки и обнаружение возгорания для муниципальных и коммерческих контейнеров.
• Общее измерение расстояния/уровня: уровень жидкости, мониторинг резервуаров и другие сценарии контроля расстояния.

Функции эксплуатации и управления

• Предустановленные режимы с различными интервалами сбора и отправки данных для оптимизации энергопотребления под конкретный сценарий.
• Кумулятивная отчётность (версии NB/Cellular) для объединения нескольких пакетов данных в один отчёт, что экономит стоимость передачи и заряд батареи.
• Совместимость с облаком для визуализации, автоматических триггеров, регулярных отчётов и оповещений в реальном времени (совместимо с Milesight IoT Cloud).
• Настройка на месте через NFC с приложением ToolBox: включение/отключение, калибровка, пороговые значения, переключатели наклона и расстояния.

Технические характеристики (таблица)
Беспроводная передача
Версия LoRaWAN®
Частоты: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
Мощность Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
Чувствительность: -137 dBm @ 300 bps
Режим: OTAA / ABP Класс A

Версия NB‑IoT / Cat M
Сотовые диапазоны: Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
Слот SIM: 1 × Micro SIM (3FF), 1.8V
Режим приложений: TCP / UDP / MQTT / AWS

Измерение
Диапазон детекции: 3 ~ 450 cm
Точность: ±(1 + 0.3% * S) cm (S = расстояние) при -15°C ~ 60°C
Разрешение: 1 mm
Угол луча: 60°
Положение устройства: Нормальное / Наклон

Температура
Диапазон: -40 ~ 125°C
Разрешение: 0.1°C

GNSS‑позиционирование (только для NB‑IoT / Cat M версий)
Параметры: Долгота / Широта
Разрешение: 0.000001

Прочее
LED: 1 × внутренний индикатор LED
Кнопка: 1 × внутренняя кнопка питания/сброса
ПО / конфигурация: Вкл/Выкл через NFC или внутреннюю кнопку; конфигурация через мобильное приложение (NFC) и downlink; функции: кумулятивный отчёт (NB), калибровка, пороговая тревога, переключатели наклона и расстояния

Физические характеристики
Питание: 2 × 9000 mAh ER26500 Li‑SOCl2 батареи
Время работы батареи (типичные условия): Версия LoRaWAN® — Стандартный режим: >10 лет (интервал 10 мин, 25°C); Режим контейнера: >10 лет (интервал 20 мин, 25°C); Режим парковки: ≈5 лет (12 срабатываний/день, 25°C). Версия NB/Cat M — TCP/UDP ≈ 10 лет; MQTT/AWS ≈ 5 лет (4 отчёта/день, каждый отчёт может содержать до 12 пакетов из 30‑минутного сбора, 25°C).
Рабочая температура: -30°C ~ 70°C
Относительная влажность: ≤95% (без конденсации)
Степень защиты: IP67
Габариты: 118 × 65 × 32.5 mm
Корпус и цвет: ABS + PC (UL94 V0), чёрно‑серый
Вес: 181.4 g (с батареями)
Установка: крепление винтами на плоские поверхности

Особенности / технические характеристики

• Модель: EM400‑MUD
• Подключение: LoRaWAN®, NB‑IoT, Cat M1 (GNSS для NB/Cat M)
• Диапазон расстояний: 3–450 cm; точность ±(1 + 0.3% * S) cm; разрешение 1 mm; угол луча 60°
• Встроенные датчики: ультразвуковой датчик, 3‑осевой акселерометр, NTC‑термистор
• Питание: 2 × ER26500 (9000 mAh) заменяемые батареи; типичное многолетнее время работы в зависимости от режима
• Корпус: IP67, конформное покрытие PCBA для тяжёлых условий эксплуатации
• Конфигурация: NFC мобильное приложение + downlink; поддерживает калибровку, пороги, тревоги по наклону/расстоянию
• Типичные применения: умная парковка, интеллектуальная система управления отходами, измерение расстояния/уровня, мониторинг резервуаров
