Мосток связи UC100

для телеметрииIoTRS-485

Обзор

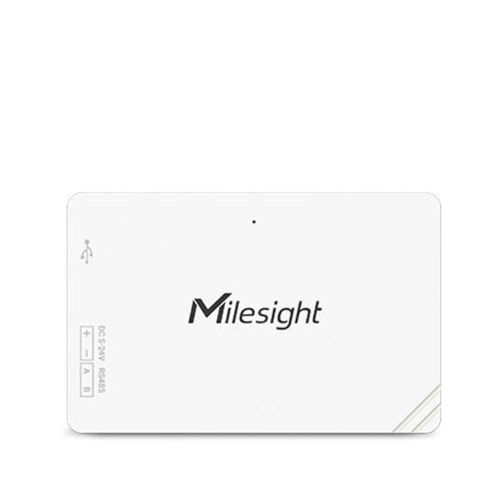

Milesight UC100 — компактный преобразователь Modbus RS485 в LoRaWAN®, предназначенный для чтения устройств Modbus RTU и передачи данных объекта по LoRaWAN®. Поддерживает локальную конфигурацию по USB Type‑C, удалённую конфигурацию через LoRa downlink, автономное выполнение правил IF‑THEN при отсутствии сети, роли Milesight D2D (Controller & Agent) для прямой связи между устройствами и FUOTA для удалённого обновления прошивки.

Ключевые возможности

• Преобразование устройств Modbus RTU (RS485) в LoRaWAN®
• Сбор данных: чтение до 64 регистров
• Локальная и удалённая настройка: USB Type‑C для локальной настройки и LoRa downlink для удалённой
• Автономная работа: выполнение IF‑THEN команд локально при отсутствии сети
• Интеллектуальная система триггеров: до 16 команд с настраиваемыми условиями и действиями
• Поддержка Milesight D2D: работа в режиме Controller или Agent для прямой связи между устройствами
• Поддержка FUOTA: обновление прошивки по воздуху через сеть LoRa®
• Защита данных: локальное хранение, восстановление и повторная передача данных для предотвращения потерь

Интерфейсы и аппаратная часть

• 1 × RS485 порт (клеммная колодка 3,5 мм), поддерживает Modbus RTU и passthrough
• Разъем: 2‑контактная клеммная колодка 3,5 мм для RS485
• Терминатор: переключаемый резистор 1 × 120 Ω
• USB: 1 × USB Type‑C для питания, локальной настройки и консоли

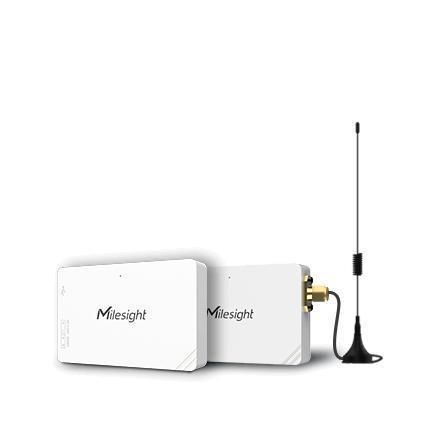

• Антенна: встроенная или опциональная внешняя антенна (SMA 50 Ω)
• LED: индикатор состояния
• Сброс: внутренняя кнопка сброса
• Питание: 1 × 3.5 мм 2‑контактная клеммная колодка с защитой от перенапряжений и реверсной полярности

Операционные возможности

• Работа LoRaWAN® OTAA/ABP Class C
• Поддерживаемые частоты: CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4 (в зависимости от региона)
• Примеры мощности передачи: 16 dBm (868 MHz), 22 dBm (915 MHz), 19 dBm (470 MHz)
• Чувствительность: −137 dBm @300bps
• Скорость передачи: 1200–115200 bps
• Расширенные функции: тревога по порогу, тревога при изменении, хранение данных (до 800 записей), восстановление и повторная передача данных, автоматизация IF‑THEN

Установка и форм‑фактор

• Компактный форм‑фактор: настольная установка или крепление к стене винтом
• Корпус: PC+ABS, белый
• Вес: ≈ 32 г
• Габариты: 70 × 45 × 13 мм (без учёта разъёмов)

Надёжность и окружающая среда

• Температура эксплуатации: −20 °C до 60 °C
• Относительная влажность: 0%–95% (без конденсации)
• Степень защиты: IP30 (для внутренних помещений)

Управление и интеграция

• Plug‑and‑play конфигурация и удалённое управление через Milesight Development Platform (шаблонное provision‑ирование, удалённое управление, API/webhooks)
• FUOTA: удалённое обновление прошивки по сети LoRa®

Технические характеристики

• Беспроводная связь: LoRaWAN®, Milesight D2D; Антенна: встроенная или внешняя (SMA 50 Ω)
• Частоты: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4; Режим: OTAA/ABP Class C; Чувствительность: −137 dBm @300bps; Мощность передачи: до 22 dBm (в зависимости от региона)
• Интерфейс данных: 1 × RS485 (3,5 мм клеммная колодка); Скорость: 1200–115200 bps; Протокол: Modbus RTU, Passthrough; Терминатор: 120 Ω переключаемый
• Прочее: USB Type‑C (питание/настройка/консоль); кнопка сброса; индикатор; питание: клеммная колодка 2‑пин 3,5 мм с защитой от перенапряжения и реверсной полярности
• ПО: настройка через USB или LoRa downlink; Функции: пороговые/изменяющиеся тревоги, хранение данных (до 800 записей), восстановление & ретрансляция, IF‑THEN команды, Milesight D2D Controller & Agent, FUOTA
• Питание: DC 5–24 V через разъём или DC 5 V / 1 A через Type‑C; Потребление: <0.5 W; Материал: PC+ABS, белый; Вес: 32 г; IP: IP30; Темп. работы: −20 °C~60 °C; Влажность: 0%~95% без конденсации; Габариты: 70 × 45 × 13 мм; Установка: настольная или настенная
