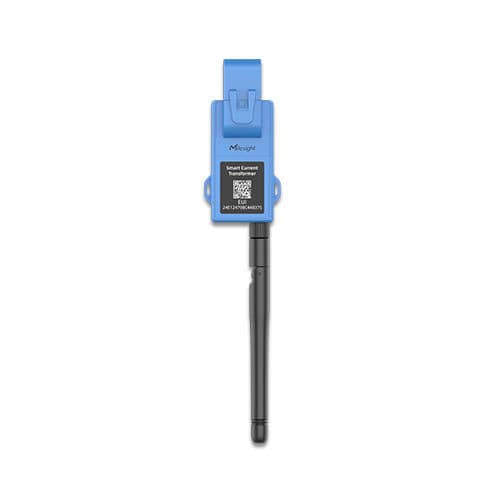

Преобразователь тока с трансформатором CT10 series

с зажимомACоткрывающийся

Overview
CT10x — переносной разъёмный трансформатор тока с разрезным сердечником и зажимной конструкцией для невт invasive мониторинга одиночного проводника. Устанавливается без обесточивания, работает в режиме самопитания от индуцированного тока с резервным питанием по USB Type-C для питания и настройки, передаёт данные об энергии и токе по LoRaWAN®. Выпускается в диапазонах 100 A / 250 A / 500 A для освещения, HVAC, двигателей и крупных фидеров; предназначен для модернизации щитов, распределённых объектов и временных измерений.

Key features

• Разъёмный сплит-кор (split-core) с зажимом для монтажа в загруженных щитах и размещения радиотрансивера вне металлических кожухов для улучшения RF-покрытия.
• Портативен и многоразов: можно перемещать между цепями без перенастройки проводки и без прерывания обслуживания.
• Основное питание от измеряемого проводника; USB Type-C обеспечивает 5 В резервного питания и служит для конфигурации/консоли.
• Низкий пусковой/минимальный ток отчёта для цепей с малой нагрузкой (пример: CT101 ≈1.4–1.5 A при длинных интервалах отчёта).
• Высокая частота дискретизации (3.3 kHz) для фиксации переходных бросков и динамических нагрузок.
• Кумулятивная отчётность по ампер-часам на устройстве; отчёт kWh при настройке номинального напряжения и cosφ.
• Типы тревог: порог тока, перегрузка, порог температуры и низкое напряжение для раннего обнаружения аномалий.
• Беспроводная передача LoRaWAN® (OTAA/ABP Class A) с SMA-разъёмом антенны и поддержкой регионов.
• Встроенное кратковременное энергокхранилище для работы до ~12 часов при временных отключениях цепи.

Models / Options (summary)

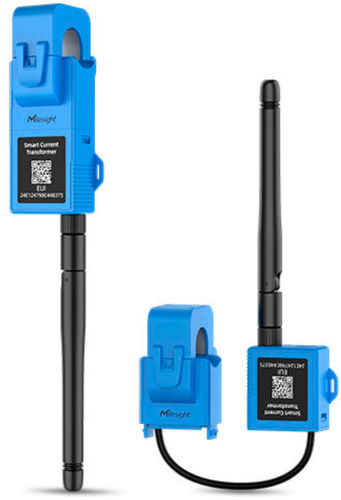

CT101 — номинальный ток: 100 A; отверстие для проводника: Φ16 mm; типичные применения: освещение, офисное оборудование, небольшие блоки HVAC и однопроводные цепи низко‑средней нагрузки.
CT103 — номинальный ток: 250 A; отверстие для проводника: Φ16 mm; типичные применения: коммерческий HVAC, компрессоры, распределительные щиты со смешанными нагрузками.
CT105 — номинальный ток: 500 A; отверстие для проводника: Φ36.5 mm; типичные применения: крупные двигатели, промышленные фидеры, чиллеры и высокотоковые однопроводные нагрузки.

Operational & integration highlights

• Неинтрузивная установка: измерение зажимом без обесточивания — удобно для ретрофитных установок.
• Самопитание с USB Type-C резервом: основное питание от проводника; USB для конфигурации и доступа к консоли.
• Беспроводная связность: протокол LoRaWAN® с SMA-антенной; поддержка типичных региональных диапазонов и экосистем шлюзов для пересылки в облако, MQTT, интеграции BMS/SCADA.
• Локальные вычисления: устройство может считать kWh при заданных номинальном напряжении и cosφ, снижая нагрузку на платформу.
• Обслуживание парка: поддержка FUOTA и массового управления устройствами для минимизации выездных работ.

Applications & deployment examples

• Концертные залы и публичные площадки — видимость энергопотребления на уровне цепей без остановки работы; поддержка энергетических аудитов и отчётности по устойчивости.
• Транспортные узлы и инфраструктура — базовый мониторинг энергии и интеграция в цифровые двойники/BMS через LoRaWAN-шлюзы.
• Промышленные объекты — мониторинг по станкам для оценки эффективности и раннего выявления аномалий; установка без остановки производства.
• Образовательные кампусы — распределённый неинвазивный суб‑учёт на щитах для оптимизации энергопотребления кампуса.

Technical specifications

• Параметр обнаружения: RMS ток
• Частота дискретизации: 3.3 kHz
• Рабочая частота: 50–60 Hz
• Номинальные первичные токи (модели): CT101 100 A; CT103 250 A; CT105 500 A
• Номинальные вторичные токи: CT101 100 mA; CT103 125 mA; CT105 150 mA
• Минимальный отчётный ток (питание от проводника): CT101 ≈1.4–1.5 A; CT103 ≈2.8–3.0 A; CT105 ≈4.7–5.0 A (зависит от интервала)
• Точность: ±1% (> 5 A), ±3% (≤ 5 A)
• Разрешение: 1 mA
• Температурный датчик: NTC; диапазон -20 °C до 100 °C; точность ±1%
• Беспроводной протокол: LoRaWAN® (OTAA/ABP Class A)
• Антенна: 1 × 50 Ω SMA-разъём (центральный контакт: SMA гнездо)
• Поддерживаемые регионы: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Выходная мощность Tx: до 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• Чувствительность: до примерно -137 dBm
• Интерфейсы: USB Type-C (питание/настройка/консоль), 1 × кнопка перезагрузки, 1 × LED статус/сигнал тревоги
• Продвинутые функции: пороговая тревога, тревога по превышению, FUOTA
• Питание: индуцированный ток от проводника или 5 V через USB Type-C
• Изоляционное напряжение: 2.5 kVac (r.m.s.)
• Материал/цвет: синий, PBT+PC (UL94 V0)
• Длина удлинительного кабеля: 1 m (стандарт)
• Рабочая температура: -20 °C до 70 °C; хранение -25 °C до 80 °C; относительная влажность ≤ 95% без конденсации
• Степень защиты: IP30 (внутреннее использование в электрическом щите; трансивер можно разместить вне корпуса)
• Примерные размеры CT101 (трансивер): 86.5 × 31 × 37.4 mm; отверстие Φ16 mm; вес ~85.65 g
• Сертификации: CE, FCC, UL508
