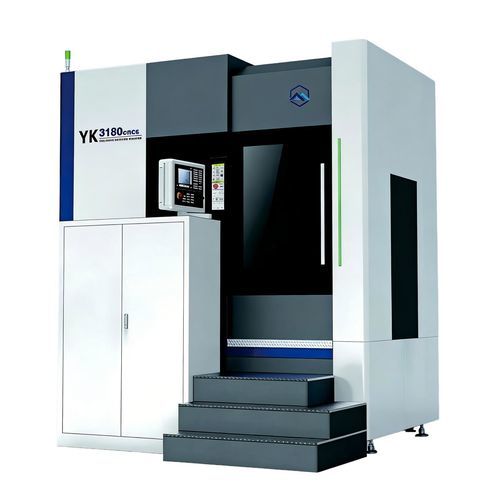

Станок для нарезания спирально-зубчатых колес ЧПУ YK series

вертикальныйдля деталей большого диаметра

Обзор

• Вертикальные зубофрезерные станки - это зубообрабатывающее оборудование с ЧПУ, которое использует валы для обработки зубчатых колес методом генерации. Имея вертикальную компоновку в качестве основной структуры, он сочетает в себе высокую жесткость, высокую точность и высокую эффективность. В основном используется для серийной и точной обработки различных цилиндрических и червячных передач и является основным оборудованием для производства зубчатых колес.

Основные характеристики

• Стабильная конструкция: Принятие вертикальной стойки + рабочего стола обеспечивает высокую жесткость и низкий уровень вибрации, подходит для обработки зубчатых колес большого диаметра и крупных модулей.
• Высокая точность обработки: Возможность обработки прямозубых, косозубых, червячных и синхронных передач со стабильным профилем зубьев и точностью направления, подходящей для средних и высоких передач.
• Подходит для больших заготовок: Рабочий стол с высокой несущей способностью для зубчатых колес большого диаметра, дисков и ступиц; обеспечивает стабильную фиксацию и удобную загрузку/выгрузку.
• Высокая степень автоматизации: Оснащен системой ЧПУ для выполнения индексации шестерен, автоматической подачи и многоосевой связи для высокой эффективности обработки и хорошей согласованности.
• Широкий диапазон применения: Может обрабатывать широкий спектр модулей; используется в производстве зубчатых колес для редукторов, строительной техники, ветроэнергетики, станков и т.д.

Таблица технических данных Артикул | UNIT | YK3132-3 | YKG3136CNC | Yk3140 | YK3150-6 | YK3180CNC6 Количество управляемых осей | | 3 | 6 | 3 | 6 | 6 Максимальный диаметр заготовки | мм | φ320 | φ360 | φ400 | φ500 | φ800 Максимальный модуль заготовки | мм | 8 | 10 | 10 | 12 | 18 Максимальная ширина обработки | мм | 250 | 450 | 400 | 450 | 600 Максимальная длина варочной поверхности | мм | φ160/200 | Φ170/210 | Φ170/220 | φ200/240 | φ230/260 Максимальное осевое перемещение инструментального шпинделя | мм | 130 | 190 | 190 | 200 | 220 Расстояние от центра варочной поверхности до центра стола | мм | 30~280 | 40~310 | 40~320 | 35~385 | 60~560 Расстояние от центра варочной панели до поверхности стола | мм | 260~560 | 180~680 | 163~613 | 190~690 | 380~1030 Расстояние от торца внешнего кронштейна до поверхности стола | мм | 400~750 | 370~920 | 490~1045 | 380~930 | 500~1200 Диаметр поверхности стола | мм | φ370 | φ360 | φ420 | φ520 | φ750 Апертура стола | мм | φ80 | φ75 | φ120 | φ140 | φ200 Угол поворота турели (ось A) | град | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° Скорость вращения шпинделя (ось B) | об/мин | 79-420 | 60~600 | 40~375 | 30-600 | 60~600 Максимальная скорость вращения стола (ось C) | об/мин | 24 | 100 | 30 | 20 | 15 Скорость радиальной подачи (ось X) | м/мин | 0~1000 | 1~2000 | 2~1000 | 2~1000 | 1~2000 Скорость тангенциальной подачи (ось Y) | м/мин | 0~1000 | 1~2000 | 1000 | 3000 | 1-2000 Скорость осевой подачи (ось Z) | м/мин | 0~1000 | 1~1000 | 0~1000 | 0~1000 | 0~1000 Главный двигатель | кВт | 7,5 | 15 | 11 | 17 | 28 Вес | кг | 6250 | 14000 | 13500 | 17000 | 23000 Caractéristiques / spécifications techniques

• YK3132-3: Управляемые оси 3; Макс. диаметр заготовки φ320 мм; Макс. модуль 8 мм; Макс. ширина обработки 250 мм; Диаметр варочной панели φ160/200 мм; Осевое перемещение инструментального шпинделя 130 мм; Расстояние между центром варочной панели и центром стола 30~280 мм; От центра варочной панели до поверхности стола 260~560 мм; Внешний торец кронштейна до поверхности стола 400~750 мм; Диаметр поверхности стола φ370 мм; Отверстие стола φ80 мм; Ось A ±45°; Скорость оси B 79-420 об/мин; Максимальная скорость оси C 24 об/мин; Скорости подачи X 0~1000 м/мин, Y 0~1000 м/мин, Z 0~1000 м/мин; Главный двигатель 7.5 кВт; Вес 6250 кг.
• YKG3136CNC: 6 управляемых осей; Max диаметр заготовки φ360 мм; Max модуль 10 мм; Max ширина обработки 450 мм; Диаметр варочной поверхности Φ170/210 мм; Осевое перемещение шпинделя инструмента 190 мм; Расстояние между центром варочной поверхности и центром стола 40~310 мм; От центра варочной поверхности до поверхности стола 180~680 мм; Внешний торец кронштейна до поверхности стола 370~920 мм; Диаметр поверхности стола φ360 мм; Отверстие стола φ75 мм; Ось A ±45°; Скорость оси B 60~600 об/мин; Максимальная скорость оси C 100 об/мин; Скорости подачи X 1~2000 м/мин, Y 1~2000 м/мин, Z 1~1000 м/мин; Главный двигатель 15 кВт; Вес 14000 кг.
• Yk3140: Управляемые оси 3; Max диаметр заготовки φ400 мм; Max модуль 10 мм; Max ширина обработки 400 мм; Диаметр варочной панели Φ170/220 мм; Осевое перемещение инструментального шпинделя 190 мм; Расстояние между центром варочной панели и центром стола 40~320 мм; От центра варочной панели до поверхности стола 163~613 мм; Внешний торец кронштейна до поверхности стола 490~1045 мм; Диаметр поверхности стола φ420 мм; Отверстие стола φ120 мм; Ось A ±45°; Скорость оси B 40~375 об/мин; Максимальная скорость оси C 30 об/мин; Скорости подачи X 2~1000 м/мин, Y 1000 м/мин, Z 0~1000 м/мин; Главный двигатель 11 кВт; Вес 13500 кг.
• YK3150-6: 6 управляемых осей; Max диаметр заготовки φ500 мм; Max модуль 12 мм; Max ширина обработки 450 мм; Диаметр варочной поверхности φ200/240 мм; Осевое перемещение шпинделя инструмента 200 мм; Расстояние между центром варочной поверхности и центром стола 35~385 мм; От центра варочной поверхности до поверхности стола 190~690 мм; Внешний торец кронштейна до поверхности стола 380~930 мм; Диаметр поверхности стола φ520 мм; Отверстие стола φ140 мм; Ось A ±45°; Скорость оси B 30-600 об/мин; Максимальная скорость оси C 20 об/мин; Скорости подачи X 2~1000 м/мин, Y 3000 м/мин, Z 0~1000 м/мин; Главный двигатель 17 кВт; Вес 17000 кг.
• YK3180CNC6: 6 управляемых осей; Max диаметр заготовки φ800 мм; Max модуль 18 мм; Max ширина обработки 600 мм; Диаметр варочной поверхности φ230/260 мм; Осевое перемещение шпинделя инструмента 220 мм; Расстояние между центром варочной поверхности и центром стола 60~560 мм; От центра варочной поверхности до поверхности стола 380~1030 мм; Внешний торец кронштейна до поверхности стола 500~1200 мм; Диаметр поверхности стола φ750 мм; Отверстие стола φ200 мм; Ось A ±45°; Скорость оси B 60~600 об/мин; Максимальная скорость оси C 15 об/мин; Скорости подачи X 1~2000 м/мин, Y 1-2000 м/мин, Z 0~1000 м/мин; Главный двигатель 28 кВт; Вес 23000 кг.
