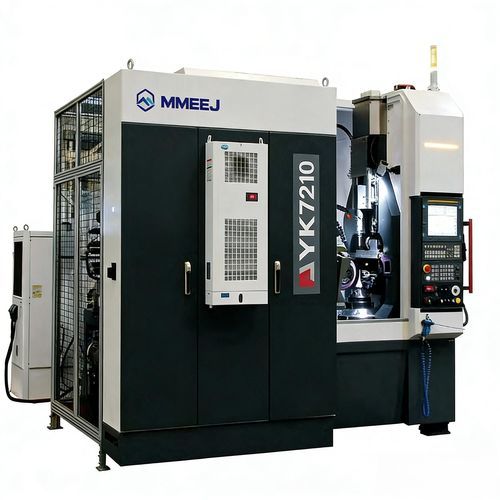

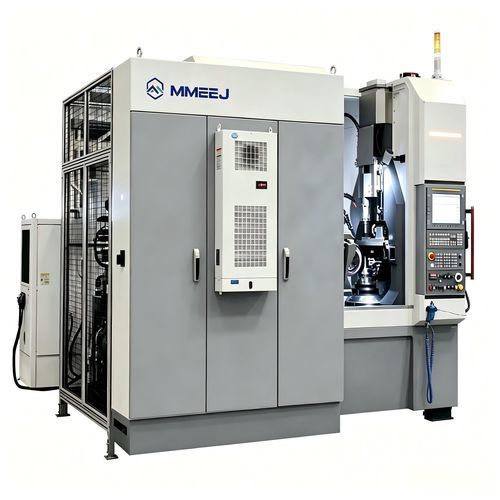

Станок для шлифования для зубчатых передач YK7210вертикальныйЧПУ5 осей
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для зубчатых передач
- Конструкция
- вертикальный
- Тип управления
- ЧПУ
- Количество осей
- 5 осей
- Другие характеристики
- высокой точности, непрерывного действия
- Скорость вращения шпинделя
2 000 rpm, 7 000 rpm
(12 566 rad.min-1, 43 982 rad.min-1)- Мощность
15 kW, 25 kW
(20,39 hp, 33,99 hp)- Ход Х
МАКС.: 370 mm
(14,57 in)МИН.: 100 mm
(3,94 in)- Ход Y
МАКС.: 190 mm
(7,48 in)МИН.: 0 mm
(0 in)- Диаметр абразивного круга
275 mm
(11 in)- Скорость
10 m/min
- Вес машины
10 000 kg
(22 046,23 lb)
Описание
Особенности
Компоновка и компоненты машины
Применение
Технические характеристики
- Применяет непрерывное генерирующее шлифование (аналогично зубонарезанию), подходит для высокоэффективного, высокоточного шлифования больших серий зубчатых колес.
- Основная машина выполнена с высокой жесткостью, тепловой симметрией и модульной конструкцией для обеспечения точности, эффективности, жесткости, стабильности и надежности.
- Полный набор программных функций и простота управления, пригодные для производственных сред.
Компоновка и компоненты машины
- Вертикальная компоновка, включающая основную машину, электрошкаф, устройство для устранения масляного тумана, гидравлическую систему и систему охлаждения.
- Оснащена ЧПУ FANUC31iB; управление на семи осях с пятиосевой связью: четыре линейные оси (X, Y, Z, X1) и три вращающиеся оси (A, B, C), плюс ось правки шлифовального круга (B1). Оси B, C, X, Y и Z являются связанными осями.
Применение
- Предназначена для обработки зубчатых частей в автомобильной промышленности, в производстве редукторов и для интеллектуальных роботов.
- Модель машины может быть настроена согласно чертежам заказчика.
Технические характеристики
- Модель: YK7210
- Макс. диаметр обработки (mm): φ100
- Макс. модуль обработки (mm): 0,5~2
- Ход X (mm): 270 (100~370)
- Ход Y (mm): 190 (0~190)
- Ход Z (mm): 300 (150~450)
- Ход Z1 (mm): 350 (475~825)
- Скорость быстрого перемещения X, Y, Z (m/min): 10
- Угол качания шпинделя шлифовального круга (градусы): ±45
- Макс. параметры шлифовального круга (O.D × I.D × ширина) (mm): φ275×φ160×125
- Наружный диаметр дрессера (mm): φ110
- Скорость дрессера (r/min): 1500～6000
- Номинальная мощность шпинделя детали (kW): 15
- Номинальный крутящий момент шпинделя детали (N·m): 119
- Макс. скорость шпинделя детали (r/min): 2000
- Номинальная мощность шпинделя круга (kW): 25
- Номинальный крутящий момент шпинделя круга (N·m): 119
- Макс. скорость шпинделя круга (r/min): 7000
- Номинальная мощность серводвигателей X, Y, Z, A (N·m): 4/2.3/4/2.3
- Номинальный крутящий момент серводвигателей X, Y, Z, A (kW): 22/8/22/8
- Габариты (L×W×H) (mm): 3700×4120×3180
- Общая мощность (kVA): 70
- Масса машины (Kg): 10000
