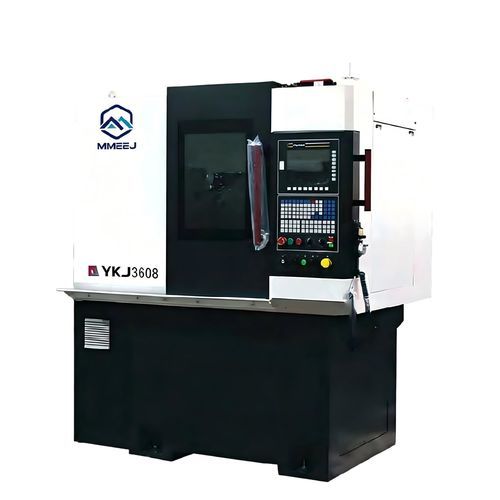

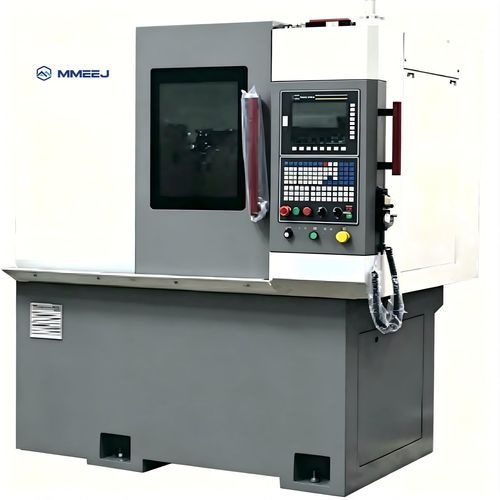

Станок для нарезания спирально-зубчатых колес ЧПУ YK series

горизонтальный

Обзор
Горизонтальные зубонарезные (hobbing) станки обеспечивают горизонтальное зажатие для эффективной обработки зубчатых колес на валах. Линейка продукции охватывает от обычных станков до высококлассных CNC-установок, формируя полнофункциональную серию для производства и цехов.

Возможности
Модуль обработки: 0,1–6 мм (в зависимости от модели). Диаметр обработки: 10–100 мм. Системы управления и число осей настраиваются. Оснастка и резцы (hobs) поставляются в соответствии с деталями.

Примечания
Эти горизонтальные hobbing-станки предназначены для обработки валовых зубчатых колес, шлицевых валов и аналогичных наружных зубчатых компонентов.

Техническая таблица (модели и характеристики)
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
Макс. диаметр обработки (мм): φ80 | φ80 | φ80 | φ80 | φ80
Макс. модуль обработки (мм): 1.5 | 1.5 | 2 | 1.5 | 1.5
Частота вращения шпинделя детали (об/мин): 500 | 500 | 500 | 500 | 500
Частота вращения шпинделя хоб (об/мин): 2500 | 2500 | 2000 | 2000 | 3000
Длина смещения хоб (мм): 60 | 60 | 60 | 60 | 60
Ход Z-упора (мм): 200 | 200 | 150 | 150 | 150
Угол качания головы хоб (градусы): ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
Мин. число зубьев (шт): 3 | 3 | 3 | 3 | 3
Макс. диам.×дл. хоб (мм): φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
Общая мощность (kVA): 8 | 8 | 10 | 10 | 10
Габариты (Д/Ш/В) (мм): 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
Вес станка (т): ≈3 | ≈3 | ≈3 | ≈3 | ≈3

Особенности / Технические характеристики

• Доступные модели: YKJ3608, YKJ3608/1, YK 3608, YK 3608/1, YK 3608/2
• Макс. диаметр обработки: φ80 mm
• Макс. модуль обработки: до 2 mm (в зависимости от модели)
• Скорость шпинделя детали: 500 r/min
• Скорость шпинделя хоб: 2000–3000 r/min в зависимости от модели
• Длина смещения хоб: 60 mm
• Ход Z-упора: 150–200 mm в зависимости от модели
• Угол качания головы хоб: диапазон от ±45 до -40~+65 в зависимости от модели
• Минимальное число зубьев: 3
• Макс. диам.×дл. хоб: φ63×60 mm (типично)
• Общая мощность: 8–10 kVA в зависимости от модели
• Габариты и вес зависят от модели (габариты прибл. от 1650×1600×1900 mm до 1950×1285×2100 mm; вес ≈3 t)
