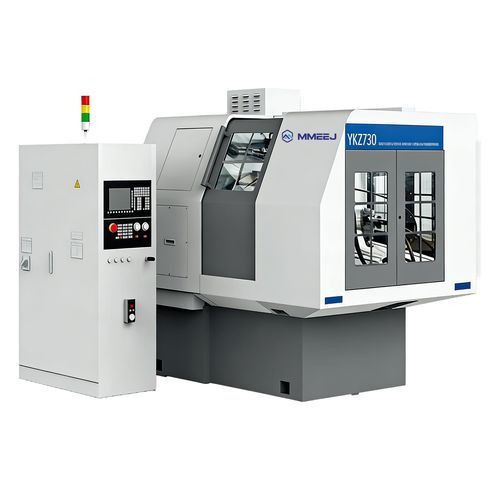

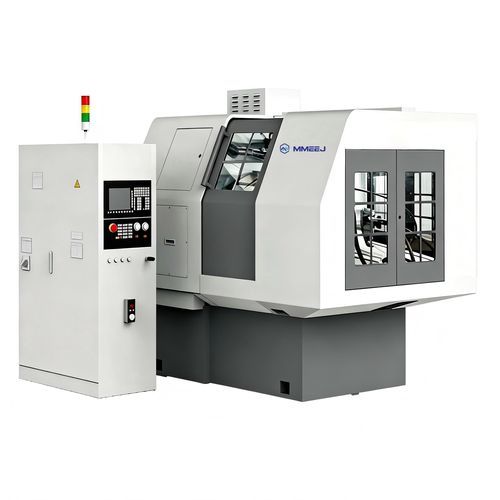

Фрезерный станок с ЧПУ 3 оси YK27 series

горизонтальныйдля автомобильной промышленностидля небольших деталей

Обзор
Серия ЧПУ-фрезерных станков для прямых конических зубчатых колес YK27 с двойным резцом (модели YK2712 и YK2730) предназначена для черновой и чистовой обработки прямых конических зубчатых колес с барабанным зубчатым профилем. Разработана на основе многолетнего опыта в обработке конических зубчатых колес, обеспечивает высокую производительность, низкий уровень шума и достигает точности обработки GB 6. Применима для шестеренчатых редукторов, редукторов передач, прецизионных передающих шестерен и шестерен полуосей заднего моста для автомобилей премиум-класса. Подходит для единичного, мелкосерийного и массового производства.

Применение

• Обработка редукторов и коробок передач
• Изготовление прецизионных передающих шестерен с приводом прямым коническим зубчатым колесом
• Шестерни полуосей заднего моста для автомобилей высокого класса
• Единичное производство, мелкие серии и массовое производство

Преимущества

• Высокая производительность обработки (примерно в 3–5× по сравнению с зуборезным станком схожих характеристик)
• Низкий уровень шума при работе
• Достигает точности обработки GB 6
• Подходит для черновой и чистовой обработки барабанного зубчатого профиля

Технические данные

• Модели: YK2712, YK2730
• Макс. модуль: 2,5 мм (YK2712); 8 мм (YK2730)
• Макс. диаметр заготовки: 120 мм (YK2712); 300 мм (YK2730)
• Макс. передаточное отношение: 10:1 (оба модели)
• Макс. ширина зуба: 11 мм (YK2712); 40 мм (YK2730)
• Размер фрезы: 6" (152,4 мм) для YK2712; 10", 10,5" для YK2730
• Масса станка: 2000 кг (YK2712); 6000 кг (YK2730)
• Точность обработки: уровень GB 6

Характеристики / Технические спецификации

• Серия: YK27
• Предназначение: черновая и чистовая обработка прямых конических зубчатых колес с барабанным зубчатым профилем
• Подходящие объемы производства: единичное производство, мелкие серии, массовое производство
• Рекомендуемые отрасли: редукторы, коробки передач, компоненты трансмиссии для автомобильной промышленности
