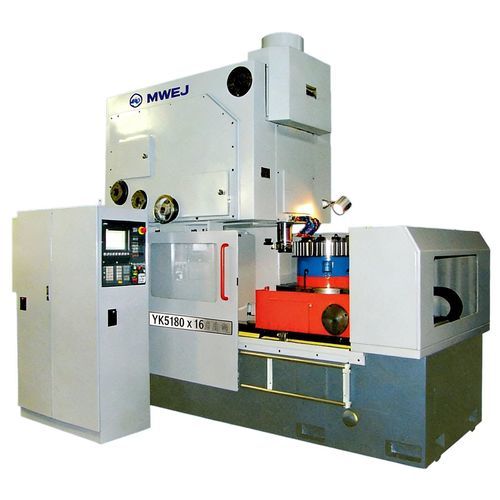

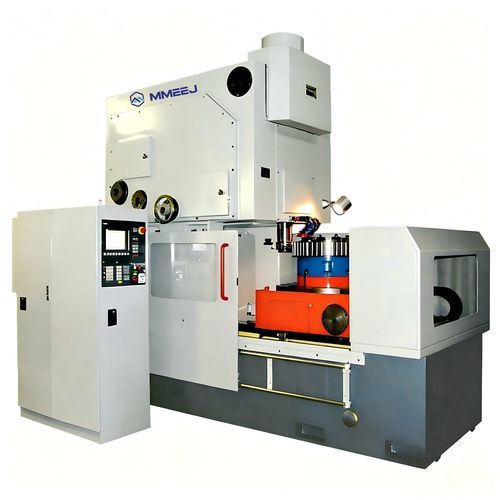

Зубодолбежный станок ЧПУ YK series

вертикальный

Обзор продукции Зуборезный станок - это широко используемый инструмент для обработки зубчатых колес; подходит для обработки цилиндрических зубчатых колес с внешним и внутренним зацеплением, особенно внутренних зубчатых колес, в частности тех, которые трудно обрабатывать на зуборезном станке; способен обрабатывать комплекты из нескольких зубчатых колес; может обрабатывать цилиндрические зубчатые колеса с внутренним и внешним зацеплением с помощью специализированных фрез и косозубых направляющих.

• Подходит для крупносерийного производства в автомобильной, мотоциклетной, станкостроительной и зубообрабатывающей промышленности.
• Зубообрабатывающие станки играют важную роль в машиностроении и автомобилестроении благодаря своей высокой точности и универсальности.
• С развитием технологий зубообрабатывающие станки значительно повысили свою точность и эффективность, отвечая жестким требованиям современного производства к обработке зубчатых колес.
• Наша компания может подобрать подходящие станки по чертежам заказчика.

Техническая таблица Артикул | Единица измерения | YKS5122-3 | YKS5132-3 | YK5140CNC | YK5150-3 | YK5180A-3 | YK51125A-3 Количество управляемых осей | | 3 | 3 | 3 | 3 | 3 | 3 | 3 Макс. диаметр заготовки (внешняя шестерня)| мм | φ220 | φ320 | φ400 | φ500 | φ800 | φ1250 Макс.диаметр обработки (внутренняя передача) | мм | φ140+d(фреза) | φ240+d(фреза) | φ260+d(фреза) | φ600 | φ1100 | φ1650 Макс. модуль обработки | мм | 6 | 8 | 10 | 10 | 12 | 16 Макс. ширина обрабатываемого зуба | мм | 70 | 110 | 110 | 200 | 280 | 300 Макс. длина хода фрезы зуборезного станка | мм | 80 | 120 | 120 | 220 | 300 | 320 Скорость хода шпинделя зуборезного станка | ст/мин | 100~1500 | 100~1250 | 100~1000 | 30~600 | 30~200 | 15~150 Скорость круговой подачи рабочего стола | мм/стр | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 00-2 Скорость радиальной подачи колонны | мм/мин | 0~1000 | 0~1000 | 0~2500 | 0~1500 | 0-1000 | 0~1000 Радиальное перемещение колонны (ось X) | мм | 330 | 420 | 420 | 610 | 720 | 950 Обратное движение фрезы зуборезного станка | мм | ≥0,35 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 Диаметр цапфы для установки фрезы | мм | φ31,743 | φ31,743 | φ31,75 | φ31,743 | φ44,443 | φ88,9 Диаметр инструментального шпинделя | мм | φ85 | φ85 | φ100 | φ100 | φ100 | φ130 Диаметр рабочего стола | мм | φ340 | φ420 | φ520 | φ620 | φ920 | φ1250 Диаметр центрального отверстия рабочего стола | мм | φ100 | φ120 | φ150 | φ140 | φ350 | φ500 Макс. скорость рабочего стола (ось C) | об/мин | 7,8 | 3,5 | 4,5 | 4,4 | 23 | 2,4 Угол наклона рабочего стола | град | 0~±12 | 0~±12 | 0~±12 | 0~±12 | 0-720 | 0-950 Расстояние от оси зуборезного станка до центра рабочего стола | мм | -70~260 | -120~300 | -130~290 | -190~420 | 530～880 | 515-885 Расстояние от торца крепления фрезы до поверхности рабочего стола | мм | 190~300 | 160~320 | 355~500 | 280~550 | 6000 | 10000 Главный двигатель | кВт | 7,5 | 7,5 | 11 | 11 | 15 | 22 Габаритные размеры Д×Ш×Г | мм | 2780X4250X2890 | 3020X3620X3170 | 2838X1780X2926 | 3360X4920X3360 | 5090X3550X3620 | 5104X3900X3660 Вес | кг | 8000 | 10500 | 11500 | 12000 | 17000 | 21000 caractéristiques / spécifications techniques

• Модели: YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
• Количество управляемых осей: 3 (все модели)
• Максимальный диаметр наружного зубчатого колеса (мм) по моделям: YKS5122-3 φ220; YKS5132-3 φ320; YK5140CNC φ400; YK5150-3 φ500; YK5180A-3 φ800; YK51125A-3 φ1250
• Максимальный диаметр обработки внутренних шестерен (мм) по моделям: φ140+d (YKS5122-3); φ240+d (YKS5132-3); φ260+d (YK5140CNC); φ600 (YK5150-3); φ1100 (YK5180A-3); φ1650 (YK51125A-3)
• Макс. модуль обработки (мм): 6 / 8 / 10 / 10 / 12 / 16 (модели соответственно)
• Максимальная ширина обрабатываемого зуба (мм): 70 / 110 / 110 / 200 / 280 / 300 (модели соответственно)
• Максимальная длина хода фрезы (мм): 80 / 120 / 120 / 220 / 300 / 320 (модели соответственно)
• Скорость хода шпинделя (уд/мин): 100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• Скорость круговой подачи рабочего стола: 0~2 мм/стр (все модели)
• Скорость радиальной подачи колонны: до 1000 / 1000 / 2500 / 1500 / 1000 / 1000 мм/мин (модели соответственно)
• Перемещение радиальной подачи (ось X) (мм): 330 / 420 / 420 / 610 / 720 / 950
• Перемещение фрезы назад (мм): ≥0,35 / ≥0,5 (большинство моделей ≥0,5)
• Диаметр цапфы для установки фрезы (мм): φ31,743 / φ31,743 / φ31,75 / φ31,743 / φ44,443 / φ88.9
• Диаметр шпинделя инструмента (мм): φ85 / φ85 / φ100 / φ100 / φ100 / φ100 / φ130
• Диаметр рабочего стола (мм): φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
• Диаметр центрального отверстия рабочего стола (мм): φ100 / φ120 / φ150 / φ140 / φ350 / φ500
• Максимальная скорость вращения рабочего стола (ось C) (об/мин): 7.8 / 3,5 / 4,5 / 4,4 / 23 / 2,4
• Угол наклона рабочего стола (град): обычно 0~±12 (модели различаются)
• Расстояния и монтажные диапазоны: Ось фрезы до центра рабочего стола и конец крепления фрезы до поверхности рабочего стола зависят от модели (см. техническую таблицу)
• Главный двигатель (кВт): 7.5 / 7,5 / 11 / 11 / 15 / 22 (модели соответственно)
• Общие размеры L×W×H (мм) и вес (кг) указаны для каждой модели в технической таблице
