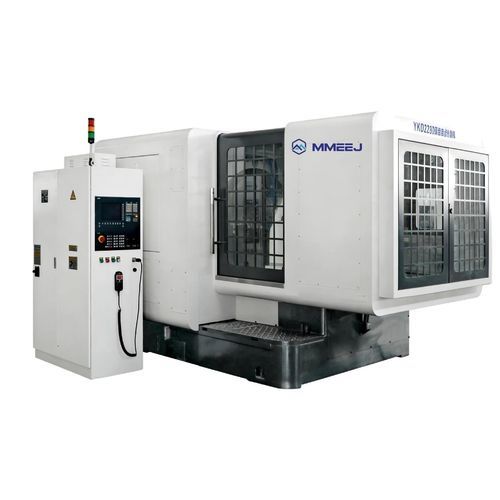

Станок для нарезания спирально-зубчатых колес ЧПУ YK22 series

горизонтальныйдля конической зубчатой передачи

Обзор
Серия YK22 фрезерных станков для зубчатых колес предназначена для обработки конических и спиральных конических колес в различных отраслях промышленности. Покрывает широкий диапазон модулей и диаметров заготовок, подходит для производства в автомобилестроении, авиации, новых энергетических решениях, прецизионном машиностроении и других областях.

Система управления и точность
В стандартной комплектации установлена система ЧПУ SIEMENS 828D. По запросу доступны системы FANUC и отечественные контроллеры. Обрабатываемые детали могут достигать точности по классу GB 6–7.

Модели и функциональность

• Модель YKH: 4-осевой ЧПУ-станок с возможностью программного управления хоббированием, делением зубьев, подачей и скоростью резца для оптимизации обработки конических зубчатых колес малого модуля.
• Модель YK: 3-осевой ЧПУ-станок для фрезерования спиральных конических зубчатых колес с люльковым (cradle) конструктивом, обеспечивающим высокую жесткость конструкции и передачи, стабильную точность и длительный срок службы.

Стандартное оборудование
Включает полное ограждение, автоматическую систему удаления стружки и отдельно закрытый электрический шкаф.

Таблица характеристик
Позиция | Ед. изм. | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
Макс. модуль | mm | 2.5 | 3 | 6 | 10 | 15 | 30
Макс. диаметр заготовки | mm | 125 | 125 | 320 | 500 | 800 | 1610
Макс. передаточное отношение | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
Макс. ширина зубчатой поверхности | mm | 20 | 20 | 40 | 70 | 100 | 240
Количество зубьев | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
Размер фрезы | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
Масса станка | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

Технические спецификации

• Серия: YK22 Series
• Управление: SIEMENS 828D CNC (FANUC и отечественные системы опционально)
• Точность обработки: до класса GB 6–7
• Модель YKH: 4-осевой ЧПУ, программируемое хоббирование, деление зубьев, подача и скорость резца
• Модель YK: 3-осевое фрезерование спиральных конических зубчатых колес, люльковая конструкция для высокой жесткости
• Стандартное оборудование: полная защита, автоматическое удаление стружки, отдельно запечатанный электрический шкаф
• Применения: электроинструменты, автомобили, строительная техника, самолеты, суда, новые источники энергии, умная бытовая техника, прецизионные станки
