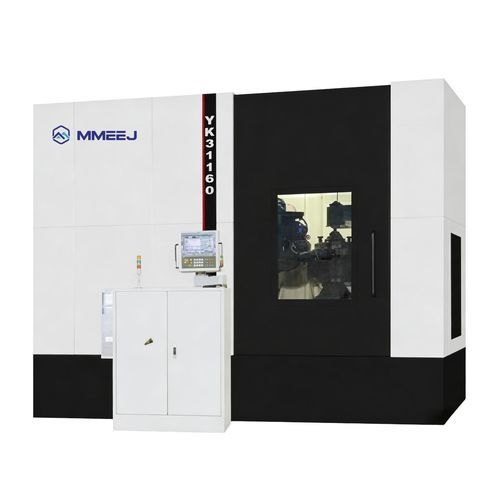

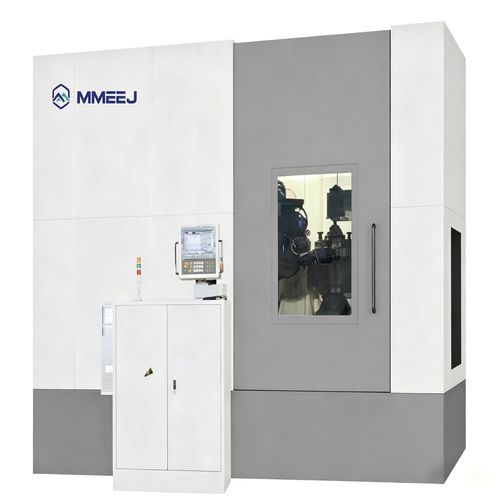

Станок для нарезания спирально-зубчатых колес ЧПУ YK31 series

вертикальныйдля деталей большого диаметра

Обзор
Вертикальные хоббинг-станки — это станки с ЧПУ для обработки зубчатых колес, использующие дисковые фрезы (хобы) и генерационный метод для изготовления цилиндрических, косозубых, червячных и синхронных зубчатых передач. Вертикальная колонна в сочетании с поворотным столом обеспечивает высокую жесткость, низкие вибрации и удобную загрузку больших и тяжёлых заготовок, что делает эти станки подходящими для серийного и прецизионного производства в зуборезной отрасли.

Ключевые особенности

• Стабильная конструкция: вертикальная колонна и поворотный стол обеспечивают высокую жесткость и снижение вибраций, оптимально для крупных диаметров и больших модулей зубчатых колес.
• Высокая точность обработки: обеспечивает обработку прямозубых, косозубых, червячных и синхронных зубьев с устойчивым профилем и точностью шага для средне- и высшего класса изделий.
• Поддержка крупных заготовок: столы высокой грузоподъёмности и надёжное зажимание для дисковых, ступичных и больших диаметров; удобная погрузка/выгрузка.
• Высокая степень автоматизации: ЧПУ с автоматическим индексированием, автоматической подачей и синхронной работой нескольких осей для стабильного качества и высокой производительности.
• Широкая область применения: редукторы, строительная техника, ветроэнергетика, комплектующие станков и другие отрасли, требующие зубчатых передач.

Техническая таблица
Item | ЕДИНИЦА | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
Число управляемых осей | | 6 | 6 | 6 | 6 | 6 | 6 | 6
Макс. диаметр заготовки | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
Макс. модуль | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
Макс. ширина обработки | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
Диаметр хоба (макс.) | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
Мощность главного двигателя | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
Диаметр стола | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
Масса | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

Технические характеристики

• Модели: YK31125-6, YK31160-6, YK31200-6, YK31315-6, YK31400-6, YK31500-6, YK31630-6.
• Управляемые оси: 6 для всех моделей.
• Диапазон диаметров заготовок: до φ6300 в зависимости от модели.
• Максимальный модуль: до 42 мм в зависимости от модели.
• Аксиальный ход шпинделя: 340–600 мм в зависимости от модели; скорости подачи: радиальная 1–2000 м/мин, тангенциальная 1–3000 м/мин, аксиальная 0–1000 м/мин.
• Главный двигатель: 35–115 кВт в зависимости от модели; диаметры столов φ1250–φ3750.
