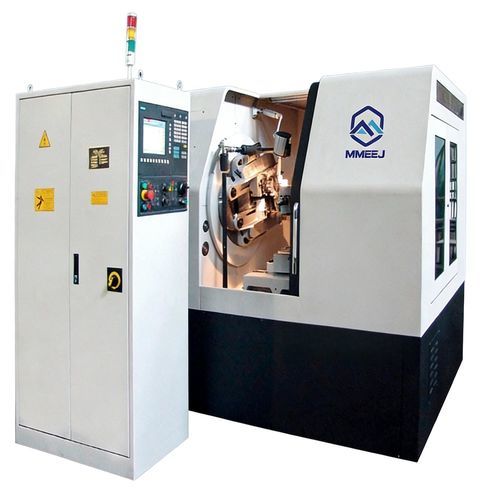

Стационарный рейсмусовый станок YK23 series
электрический

Стационарный рейсмусовый станок - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - электрический
Стационарный рейсмусовый станок - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - электрический
Стационарный рейсмусовый станок - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - электрический - изображение - 2
Стационарный рейсмусовый станок - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - электрический - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Meijin Machinery Equipment (Dalian) Co., Ltd.

Характеристики

Конфигурация
стационарный
Другие характеристики
электрический

Описание

Обзор
  • Станок серии YK23 с ЧПУ для строгания прямых конических зубчатых колес (модели YK2312 и YKM2350) предназначен для обработки высокоточных прямых конических зубчатых колес. Разработан на основе опыта производителя в станках для прямых и спиральных конических зубчатых колес; применяется в областях, таких как прецизионные приборы и счётчики.
  • Подходит для серийного и мелкосерийного производства, прост в эксплуатации, стабилен в работе и обеспечивает точность резания уровня GB6. Заказчик может предоставить чертежи для подбора модели. На странице представлены примеры обрабатываемых деталей.


Технические данные
  • Модели: YK2312 | YKM2350
  • 1. Размеры детали: Макс. модуль: 2,5 мм (YK2312) | 10 мм (YKM2350); Макс. длина элемента шага: 60 мм | 250 мм; Макс. диаметр шага (соотношение 10:1): 120 мм | 500 мм; Угол корня (Макс/Мин): 90°/4° | 80°/8°; Крайнее соотношение (угол вала AL 90°): 10:1 | 10:1; Макс. глубина зуба: 5,5 мм | 20 мм; Макс. ширина поверхности: 20 мм | 85 мм; Число зубьев: 5–150 | 10–200.
  • 2. Шпиндель заготовки: Диаметр конического отверстия на большом конце: φ31.267 | φ100; Конус: Morse NO.4 | 1:20; Длина конуса: 80 мм | 160 мм; Диаметр сквозного отверстия: φ20 H11 | φ78; Расстояние от торца шпинделя до центра станка: 30–190 мм | 70–380 мм.
  • 3. Режущая головка: Угол регулировки: 360° | 120°; Макс. крен суппорта: 80° | 60°; Макс. угол позиционирования держателя инструмента: 8° | 8°; Макс. ход резца: 28 мм | 95 мм; Перехлёст резца (внутренний/внешний конец): 3 мм/5 мм | 3 мм/5 мм.
  • 4. Режущий инструмент: Тип: фреза GR83-601 для прямых конических зубчатых колес; Спецификация фрезы: I | III; Ходов фрезы в минуту: 250–700 | 98–500.
  • 5. Напряжение: 380 V. 6. Масса станка: 1,8 т | 8 т. 7. Габариты (Д×Ш×В): 1700×1650×1700 мм | 2400×1800×1800 мм.


Характеристики / технические спецификации
  • Серия: YK23 Series
  • Доступные модели: YK2312 и YKM2350
  • Применение: обработка высокоточных прямых конических зубчатых колес для отраслей, таких как прецизионные приборы и счётчики
  • Точность резания: уровень GB6
  • Макс. модуль: 2,5 мм (YK2312), 10 мм (YKM2350)
  • Макс. диаметр шага (соотношение 10:1): 120 мм (YK2312), 500 мм (YKM2350)
  • Диапазон числа зубьев: 5–150 (YK2312), 10–200 (YKM2350)
  • Ходы фрезы в минуту: 250–700 (YK2312), 98–500 (YKM2350)
  • Напряжение: 380 V
  • Масса станка: 1,8 т (YK2312), 8 т (YKM2350)
  • Габариты (Д×Ш×В): 1700×1650×1700 мм (YK2312), 2400×1800×1800 мм (YKM2350)
