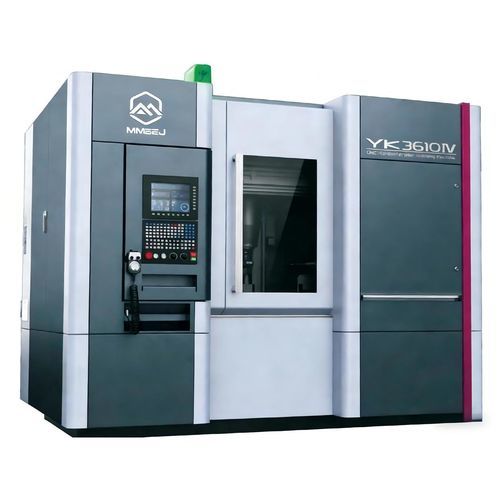

Станок для нарезания спирально-зубчатых колес ЧПУ YK3610 series

горизонтальный

Обзор
Горизонтальные зубофрезерные (хоббинговые) станки предназначены для изготовления шпоночных и осевых зубчатых колес с горизонтальной схемой закрепления, оптимизированной для вальных деталей. Линейка продукции охватывает простые механические станки и высокоточные CNC-решения, что позволяет выбрать конфигурацию в зависимости от объема производства и требований к точности.

Область применения и возможности

• Подходят для вальных зубчатых колес и аналогичных цилиндрических деталей
• Диапазон модуля обработки: 0,1–6
• Диапазон диаметров заготовок: 10 мм–100 мм
• Системы и количество управляющих осей настраиваются под производственные задачи
• Возможна поставка оснастки и различных хобов в соответствии со спецификацией детали

Особенности

• Горизонтальная схема зажима, оптимизированная для обработки вальных зубчатых колес
• Продуктовая матрица от базовых станков до высококлассных CNC-систем
• Конфигурируемые системы управления и опциональное число управляющих осей
• Поддержка индивидуальной оснастки и нескольких типов хобов в зависимости от требований детали

Технические данные

• Модели: YK3610III и YK3610IV (серия YK3610)
• Макс. диаметр обработки: φ100 мм
• Макс. модуль обработки: 3 мм
• Частота вращения шпинделя заготовки: 1000 обр/мин (YK3610III), 600 обр/мин (YK3610IV)
• Частота вращения шпинделя хоба: 6000 обр/мин (YK3610III), 4000 обр/мин (YK3610IV)
• Длина смещения хоба: 100 мм
• Ход Z-слидера: 280 мм
• Угол качания головки хоба: ±45°
• Минимальное число зубьев: 3 шт.
• Макс. диаметр × длина хоба: φ80 × 110 мм
• Полная мощность: 25 kVA (YK3610III), 30 kVA (YK3610IV)
• Габариты (Д×Ш×В): 3490×3370×2380 мм (YK3610III); 3530×3480×2550 мм (YK3610IV)
• Примерный вес станка: ≈6 т
