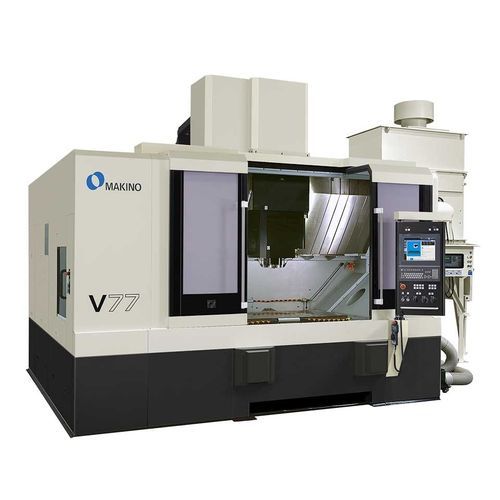

Обрабатывающий центр ЧПУ 3 оси V77 (50 Taper)

вертикальныйCAT50HSK-A 100

Обзор
Вертикальный фрезерный центр V77 специально разработан для минимизации тепловых деформаций, обеспечения точности деталей и улучшения качества поверхностей при обработке пресс-форм/матриц.

Тепловые характеристики и точность
V77 обладает средствами повышения точности за счет контроля окружающей среды машины, такими как охлаждаемая сердцевина и система смазки под подшипником Makino, снижающая деформацию шпинделя, а также двойные щитовые защитные ограждения, уменьшающие влияние температурных изменений в цехе.

Области применения
Машина V77 (50 Taper) наилучшим образом подходит для обработки крупногабаритных и средних пресс-форм/матриц и прецизионных деталей, требующих микронной точности и превосходной чистоты поверхности. V77 эффективнее и экономичнее шлифует и финиширует полости/ядра из закаленной стали по сравнению с универсальными станками.

Шпиндель и оснастка
Машина оснащена шпинделем с конусом CAT50, 12 000 об/мин, и может быть сконфигурирована с опциональным интерфейсом HSK-A100 или опциональным шпинделем HSK-A100 с 18 000 об/мин. Стандартный магазин на 30 инструментов может быть расширен до 40 или 60 инструментов.

Управление и программное обеспечение
Оснащена системой управления Makino Professional 6, обеспечивающей стабильную, защищённую платформу с удобным графическим интерфейсом оператора (GUI). Система предлагает большой цветной сенсорный экран и меню-ориентированные экранные приложения с привычными PC-функциями (вырезать, вставить, копировать, найти, заменить и т.д.), что редко встречается в станочных системах управления.

Технологии производительности
Передовые технологии управления данными и собственная серво-система Super Geometric Intelligence (SGI.5) Makino сокращают время цикла обработки пресс-форм, сложных полостей и ядер до 40% по сравнению со многими другими технологиями управления.

Стол (габариты машины)
Стол: 1 400 x 700 mm
X: 1 200 mm Y: 700 mm Z: 650 mm

Технические характеристики

• Обороты шпинделя: 12 000
• Конус шпинделя: CAT50 (HSK-A100 опционально)
• Скорость быстрых перемещений: 20 000 mm/min
• Скорость подачи при резании: 20 000 mm/min
• Макс. заготовка (метр.): 1 400 x 700 x 550 mm
• Макс. грузоподъёмность: 2 500 kg
• Вместимость ATC: 30 (40 опц.)
• Время инструмент-инструмент: 5 сек
• Макс. диаметр инструмента: 145 mm
• Макс. вес инструмента: 20 kg
• Опциональная увеличенная ёмкость ATC: Есть
