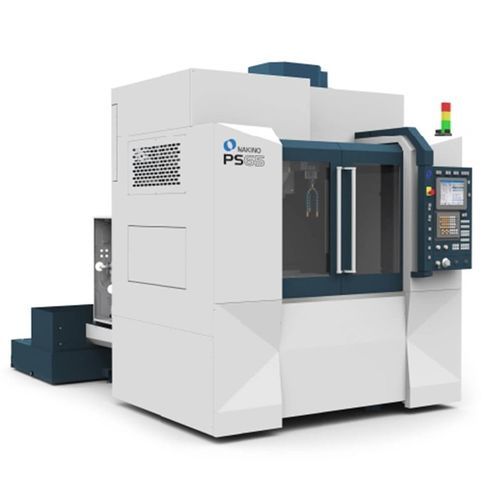

Обрабатывающий центр ЧПУ 3 оси PS65

вертикальныйс двумя стержнямиHSK A-63

Обзор
Вертикальный обрабатывающий центр PS65 обеспечивает сочетание мощности, точности, скорости и надежности для мелкосерийного производства и производственных участков в авиационной, медицинской, автомобильной и общей машиностроительной отраслях. Компоненты с ядерным охлаждением и высокопроизводительный шпиндель поддерживают высокие темпы съема металла и стабильное качество поверхности.

Конструкция и технологии
Жёсткая конструкция от базовой отливки до шпинделя минимизирует прогиб. Ядерно-охлаждаемые шарико-винтовые пары подают термоконтролируемое смазывающее масло через винт и опорные подшипники, стабилизируя температуры движения, уменьшая тепловой рост и увеличивая срок службы компонентов. Стандартный шпиндель CAT40 14 000 об/мин (опция HSK-A63) оснащён крупноразмерными подшипниками 85 мм и жёсткой сбалансированной конструкцией для обеспечения крутящего момента и стабильности при использовании современных режущих инструментов. Обработка инструментов поддерживает внешнюю загрузку или прямую загрузку в шпиндель; двухскоростная система смены инструмента распознаёт лёгкие инструменты для ускорения циклов. Удаление стружки и управление СОЖ — крутые внутренние склоны, промывка СОЖ на телескопических крышках, спиральные конвейеры для стружки, сопловое и промывочное охлаждение, циклонная фильтрация для TSC — эффективно выводят стружку из зоны резания.

Управление
Система Makino Pro P оснащена 10,4-дюймовым цветным сенсорным ЖК-дисплеем, обеспечивает высокоскоростную обработку и интеграцию аппаратного обеспечения Fanuc для стабильного и быстрого исполнения команд и удобства эксплуатации. Система поддерживает хранение программ и расширенные функции для мониторинга производства и обслуживания.

Стандартные функции

• Шпиндель 14 000 об/мин, CAT40 (HSK-A63 опция)
• Двухдиапазонный шпиндель
• Ядерно-охлаждаемые шариковинтовые пары
• 30-позиционный магазин (расширяем до 60)
• ATC-заслонка
• Стол 1 300 mm x 510 mm
• Стол с Т-образной пазой (5 x 18H8)
• 435 PSI через-шпиндельное охлаждение
• Циклонная фильтрация (для TSC)
• Автоматическое продувание воздухом
• Сопловое охлаждение
• Промывка рабочей зоны охлаждающей жидкостью
• Шнеки для удаления стружки в рабочей зоне
• Верхний душ охлаждения
• Задний скребковый барабанный тип LUCC
• Бак охлаждающей жидкости с датчиком уровня
• Профессиональная система управления Pro P
• 10,4-дюймовый цветной сенсорный экран
• Хранение программ деталей (1 280 метров)
• Номера программ (400)
• Жёсткое нарезание резьбы (G84)
• Централизованная автоматическая смазка
• Полностью закрытый защитный кожух
• Блокировки защитного кожуха и двери ATC
• Портативный ручной генератор импульсов
• Осушитель воздуха
• Выбор дюймы/метрическая система
• Спиральная интерполяция
• Ввод данных программы (G10)
• Пары смещений инструмента (всего 400)
• Память смещений инструмента C
• Компенсация фрезы C
• Система координат заготовки (48 пар)
• Система советов по обслуживанию (MA)
• Отображение часов работы и счётчик деталей
• Измерение длины инструмента (ручное)
• Мониторинг загрузки шпинделя (SLM)
• Выбор запасного инструмента (STS)
• Мониторинг ресурса инструмента (TLM)
• Сигнальная лампа 3-слоя
• LED рабочая лампа
• Трансформатор
• Набор инструментов для техобслуживания
• Документация для пользователя

Характеристики / Технические данные

• Стол: 920 x 510 mm (36,2 in x 20,0 in)
• Перемещения: X: 660 mm (26,0 in), Y: 510 mm (20,0 in), Z: 460 mm (18,1 in)
• Обороты шпинделя: 14 000 rpm
• Конус шпинделя: CAT40 (HSK-A63 опция)
• Подшипники шпинделя: большой диаметр, 85 mm (спроектированы для минимизации прогиба)
• Быстрая подача: ось X 48 000 mm/min (1 890 ipm); оси Y/Z 36 000 mm/min (1 417 ipm)
• Рабочая подача: 30 000 mm/min (1 181 ipm)
• Максимальная полезная нагрузка: 600 kg (1 323 lbs)
• Вместимость ATC: 30 инструментов стандарт; опционально 60 инструментов
• Максимальный вес инструмента: 8 kg (17,6 lbs)
• Через-шпиндельное охлаждение: 435 PSI
• Ребристая головка доступна: Да
• Опциональная ёмкость ATC: Да
• Охлаждение/смазка: ядерно-охлаждаемые шарико-винтовые пары; термоконтролируемая смазка для винтов и опорных подшипников
• Управление: встроенная система Makino Pro P с 10,4-дюймовым цветным сенсорным дисплеем (интеграция аппаратуры Fanuc)
