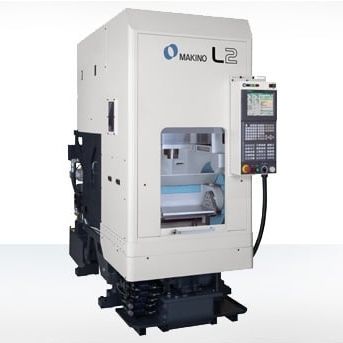

Обрабатывающий центр ЧПУ 3 оси L2 APC

вертикальныйHSK-A5015 инструментов

Обзор
Вертикальный обрабатывающий центр L2 разработан для крупносерийного производства мелких деталей. Жёсткая конструкция, компактный габарит и гибкие варианты шпинделя обеспечивают стабильную платформу для круглосуточной безоператорной работы. Машина легко интегрируется в ручные и автоматизированные потоки подачи деталей.

Краткое описание продукта
L2 ориентирован на высокопроизводительную обработку мелких компонентов. В стандартной конфигурации — шпиндель HSK‑A50 16 000 об/мин, 20 HP, 15‑позиционный магазин инструмента (опция 30), быстрые перемещения и подачи до 48 м/мин (1 890 ipm). Компактные габариты (примерно 0,9 м ширина x 2,1 м глубина) минимизируют занимаемую площадь и упрощают интеграцию с автоматикой. Поддерживает интенсивное фрезерование, сверление и нарезание резьбы для сокращения времени цикла.

Стандартные функции

• Stroke – up Specification
• Пятнадцать (15) позиций в магазине
• 16 000 rpm, шпиндель HSK–A50
• Бак охлаждающей жидкости 400 L
• Rear discharge LUCC
• Роликовые направляющие по осям X, Y, Z
• Датчик облома инструмента со стороны ATC
• Верхний душ охлаждения
• 210 psi охлаждение через шпиндель
• Сопловое охлаждение
• Контроллер температуры охлаждающей жидкости
• Right Discharge LUCC
• Душ для закрепления элементов stocker
• Защита от брызг и стружки
• Автоматическая система подачи смазки
• Автоматическое открытие/закрытие передней двери
• Гидравл. & пневмопитание для приспособлений
• Осушитель воздуха
• Makino Professional L Control
• Выбор дюйм/метр
• Спиральная интерполяция
• Цилиндрическая интерполяция
• Память программ (1,280 m)
• Программы (всего 400)
• Смещения инструментов (всего 400)
• Пары рабочих координат (48)
• Функция High Speed Skip
• Жёсткое нарезание резьбы (Rigid Tapping)
• Фиксированный тип MPG
• Пользовательская макросистема (700 переменных)
• Расширенное редактирование программ
• Отображение часов работы и количества деталей
• Рабочее освещение
• Сигнальная лампа (3 уровня)

Технические характеристики (метрические)
Стол: диаметр 120 мм
X: 400 mm Y: 300 mm Z: 300 mm

Ось A: 0,001°
Обороты шпинделя: 16 000 (HSK‑A50), опция - 8 000 (HSK‑A50)
Быстроходное перемещение: 48 m/min
Подача при резке: 48 m/min
Макс. деталь: 600 x 400 x 500 mm
Макс. нагрузка: 300 kg
Ёмкость ATC: 15 (HSK‑A50) - стандарт (30 опц.)
Время смены инструмента: 3,5–4,5 с
Макс. диаметр инструмента: 30 mm / 80 mm (ALL/ADJ)
Макс. масса инструмента: 5 kg
Опциональная ёмкость ATC: Да

Технические характеристики (имперические)
Стол: диаметр 4.75"
X: 15.7" Y: 11.8" Z: 11.8"

Ось A: 0,001°
Обороты шпинделя: 16 000 (HSK‑A50), опция - 8 000 (HSK‑A50)
Быстроходное перемещение: 1 890 ipm
Подача при резке: 1 890 ipm
Макс. деталь: 39.4" x 19.7" x 17.7"
Макс. нагрузка: 661 lbs
Ёмкость ATC: 15 (HSK‑A50) - стандарт (30 опц.)
Время смены инструмента: 3,5–4,5 с
Макс. диаметр инструмента: 1.18" / 3.14" (ALL/ADJ)
Макс. масса инструмента: 11 lbs
Опциональная ёмкость ATC: Да

Технические данные / спецификации

• Модель: L2 APC
• Тип машины: Вертикальный 3‑осевой обрабатывающий центр
• Шпиндель: 16 000 RPM, 20 HP (HSK–A50) — опция 8 000 RPM
• Ёмкость ATC: 15 инструментов стандарт (30 опционально)
• Стол / Ходы (метрические): X 400 mm, Y 300 mm, Z 300 mm
• Макс. габариты детали (метрические): 600 x 400 x 500 mm
• Макс. полезная нагрузка: 300 kg
• Быстроходное перемещение: 48 m/min
• Подача при резке: 48 m/min
• Время смены инструмента: 3,5–4,5 s
• Охлаждение через шпиндель: 210 psi
• Макс. диаметр / масса инструмента: 30 mm / 5 kg (ALL/ADJ: 80 mm)
• Управление: Makino Professional L Control (выбор дюйм/метр)
• Память: Память программ 1,280 m; 400 программ; 400 смещений инструмента
• Пары рабочих координат: 48
