Обрабатывающий центр ЧПУ 3 оси Slim5n APC
вертикальныйс двумя стержнямиHSK-A50

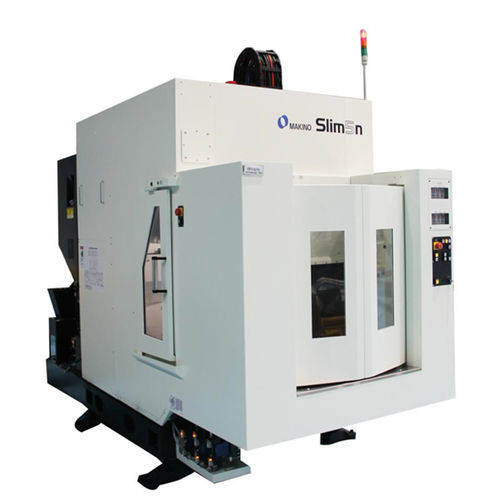

Обрабатывающий центр ЧПУ 3 оси - Slim5n APC - MAKINO Milling Machine - вертикальный / с двумя стержнями / HSK-A50
Обрабатывающий центр ЧПУ 3 оси - Slim5n APC - MAKINO Milling Machine - вертикальный / с двумя стержнями / HSK-A50
Обрабатывающий центр ЧПУ 3 оси - Slim5n APC - MAKINO Milling Machine - вертикальный / с двумя стержнями / HSK-A50 - изображение - 2
Обрабатывающий центр ЧПУ 3 оси - Slim5n APC - MAKINO Milling Machine - вертикальный / с двумя стержнями / HSK-A50 - изображение - 3
Обрабатывающий центр ЧПУ 3 оси - Slim5n APC - MAKINO Milling Machine - вертикальный / с двумя стержнями / HSK-A50 - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Количество шпинделей
с двумя стержнями
Передний конец шпинделя
HSK-A50
Количество инструментов
24 инструмента
Другие характеристики
с высокой производительностью, компактный
Ход Х

710 mm
(27,95 in)

Ход Y

400 mm
(15,75 in)

Ход Z

410 mm
(16,14 in)

Скорость вращения

8 000 rpm, 16 000 rpm
(50 265 rad.min-1, 100 531 rad.min-1)

Скорость подачи по оси X

МАКС.: 20 000 mm/min
(13,12 in/s)

МИН.: 1 mm/min
(0 in/s)

Скорость подачи по оси Y

МАКС.: 20 000 mm/min
(13,12 in/s)

МИН.: 1 mm/min
(0 in/s)

Скорость подачи по оси Z

МАКС.: 20 000 mm/min
(13,12 in/s)

МИН.: 1 mm/min
(0 in/s)

Вес инструментов (макс)

300 µg

Описание

Обзор
Slim5n APC — компактный вертикальный универсальный обрабатывающий центр, разработанный для крупносерийного производства, с акцентом на фрезерование и возможностью сверления/резьбонарезания. Совместим с системами автоматизации, оснащён встроенным сменщиком палет для одновременной подготовки на одной палете и обработки на другой, что снижает время простоев и повышает пропускную способность.

Ключевые конструктивные и эксплуатационные особенности
  • Закрытая рама, оптимизированная методом конечных элементов, и удлинённые опорные колонны для высокой жёсткости и торсионной жёсткости.
  • Современная шпиндельная технология обеспечивает жёсткость шпинделя, постоянную предварительную нагрузку, многоплоскостное балансирование, минимальные вибрации и снижение теплового роста.
  • Две спецификации шпинделя: 16 000 об/мин (стандарт) и 8 000 об/мин (опция); обе с интерфейсом HSK‑A50.
  • Стандартный автоматический сменщик инструментов (ATC) на 24 инструмента с безрычажным прямым захватом и интегрированной дверцей для быстрого и надёжного индексирования.
  • Встроенный сменщик палет позволяет одновременно проводить подготовку и обработку для максимизации времени работы станка.
  • Система охлаждения с форсунками и промывкой, наклонные поверхности рабочей зоны для эффективной эвакуации стружки.
  • Задний подъёмный конвейер для отвода большого объёма стружки; автоматические двери для облегчения обслуживания; опционально — интерфейс для робота.

Технические характеристики
  • Размер палеты: 900 мм × 593 мм
  • Ходы осей: X = 710 мм, Y = 400 мм, Z = 410 мм
  • Скорость шпинделя: 16 000 об/мин (опция 8 000 об/мин)
  • Конус шпинделя/интерфейс: HSK‑A50
  • Ход в быстром перемещении: X 60 000 / Y 50 000 / Z 60 000 мм/мин
  • Диапазон подачи при резании: 1 – 20 000 мм/мин
  • Макс. размер обрабатываемой детали: Ø 1 320 мм × 475 мм (с ограничениями)
  • Макс. нагрузка: 300 кг
  • Вместимость ATC: 24 инструмента
  • Встроенный сменщик палет для одновременной подготовки и обработки
  • Система охлаждения с форсунками и промывкой; подъёмный задний конвейер; автоматические двери; опциональный интерфейс для робота
